KiCadで回路図からガーバーファイルを作ってelecrowに発注するまで

ここで説明している設計の基板を発注するまで。

設計に使ったEDA CadはKiCad BZR4022版です。

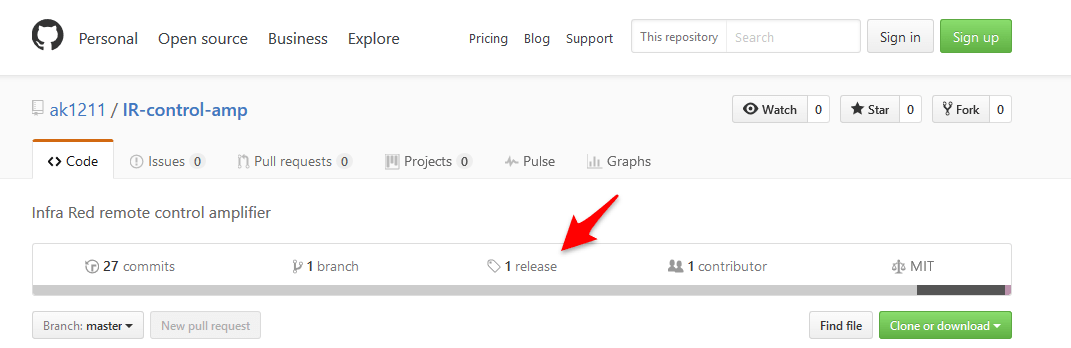

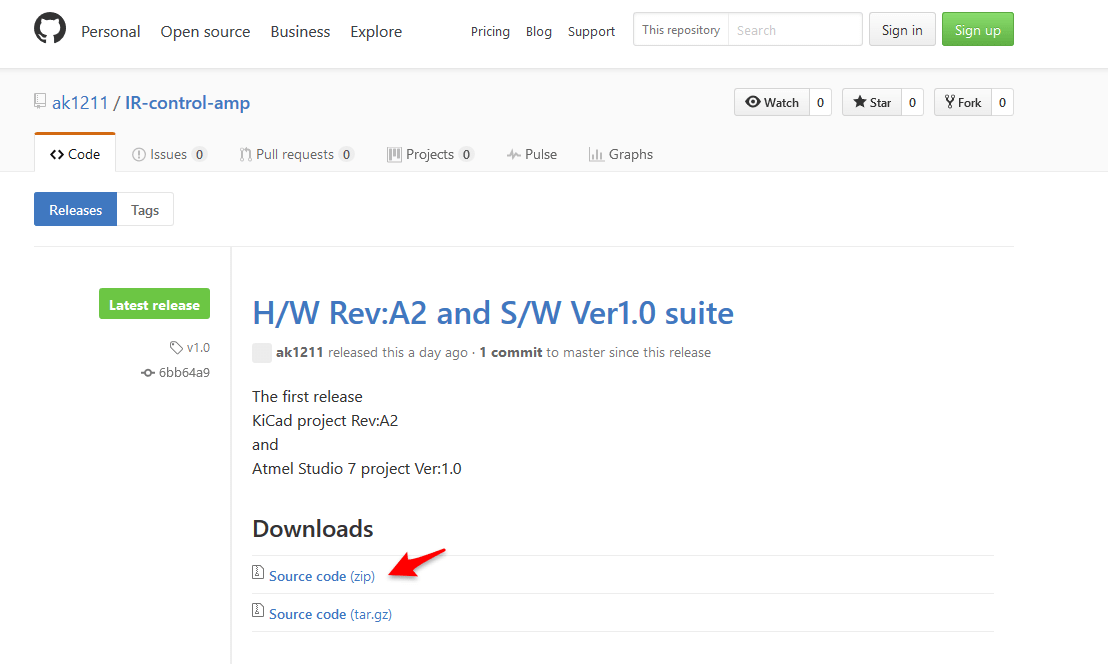

説明用KiCadプロジェクトをGitHubからダウンロード

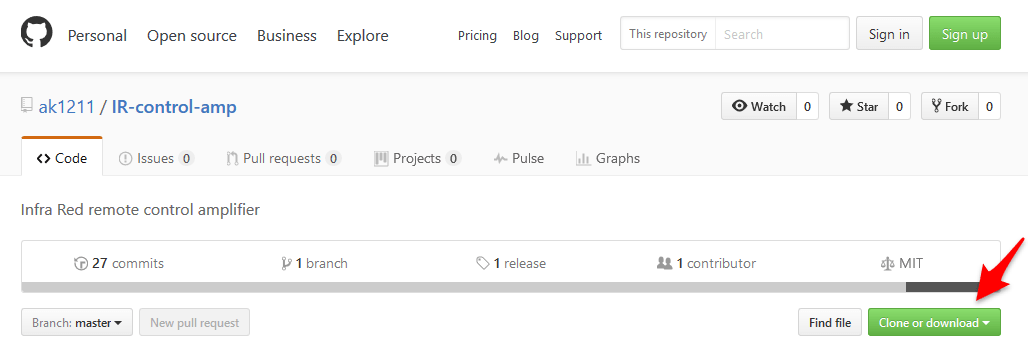

https://github.com/ak1211/IR-control-amp このリポジトリをダウンロードする。

もしくは

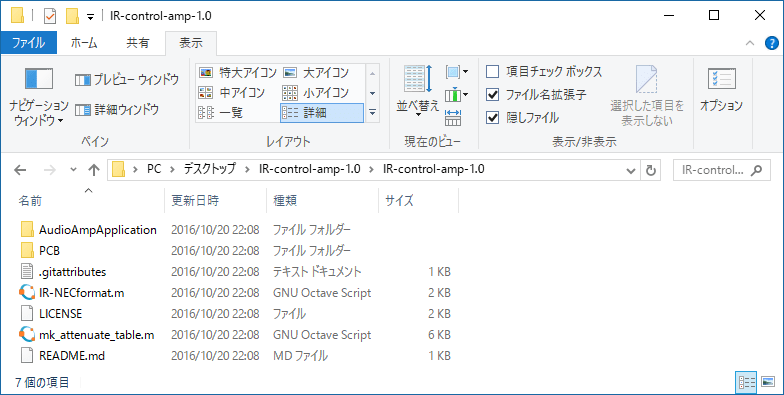

ダウンロードしてきたzipを展開する

• AudioAmpApplication/
  赤外線リモコンコントロールアンプソフトウェアでAtmel Studio 7のプロジェクトフォルダ
• PCB/
  KiCadのプロジェクトフォルダ
• .gitattributes
  気にしないで
• IR-NECformat.m
  説明用のNECフォーマット赤外線リモコン信号を生成するGNU Octaveファイル
• LICENSE
  利用許諾が書かれたファイル
• mk_attenuate_table.m
  LM1972またはPGA231x電子ボリュームICの減衰値に対応する設定値を計算して設定値表を生成するGNU Octaveファイル
• README.md
  説明が書かれたファイル

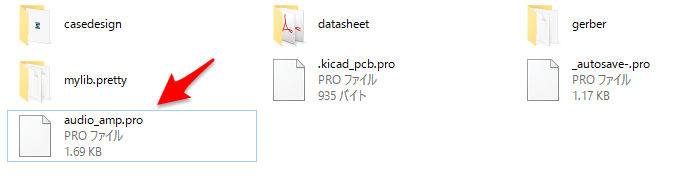

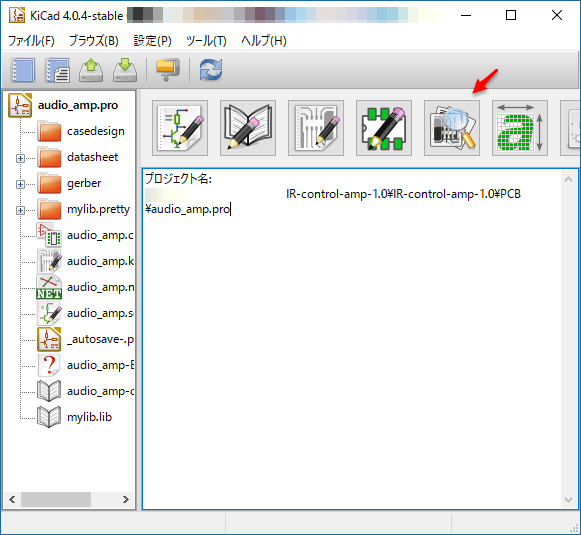

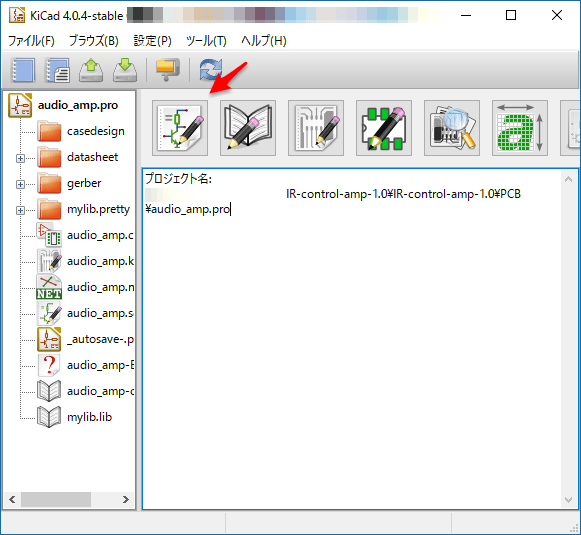

KiCadを起動

プロジェクトを開いたらとりあえず回路図でも見る

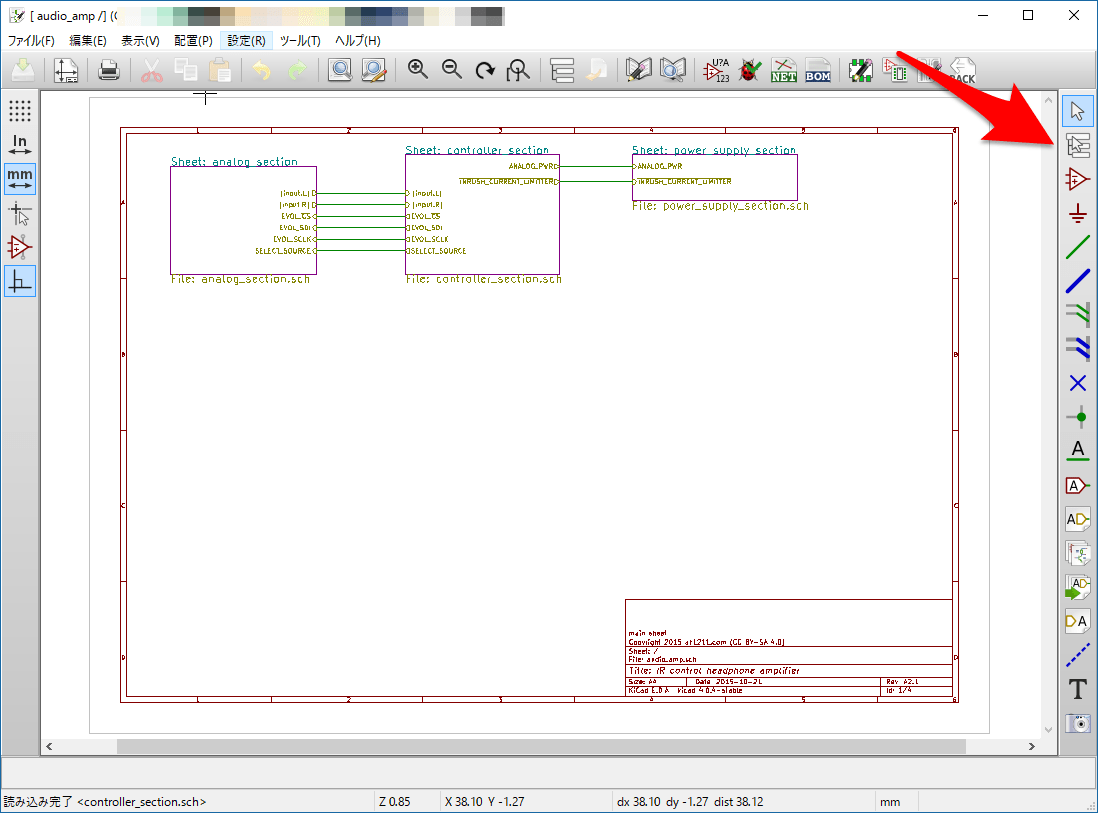

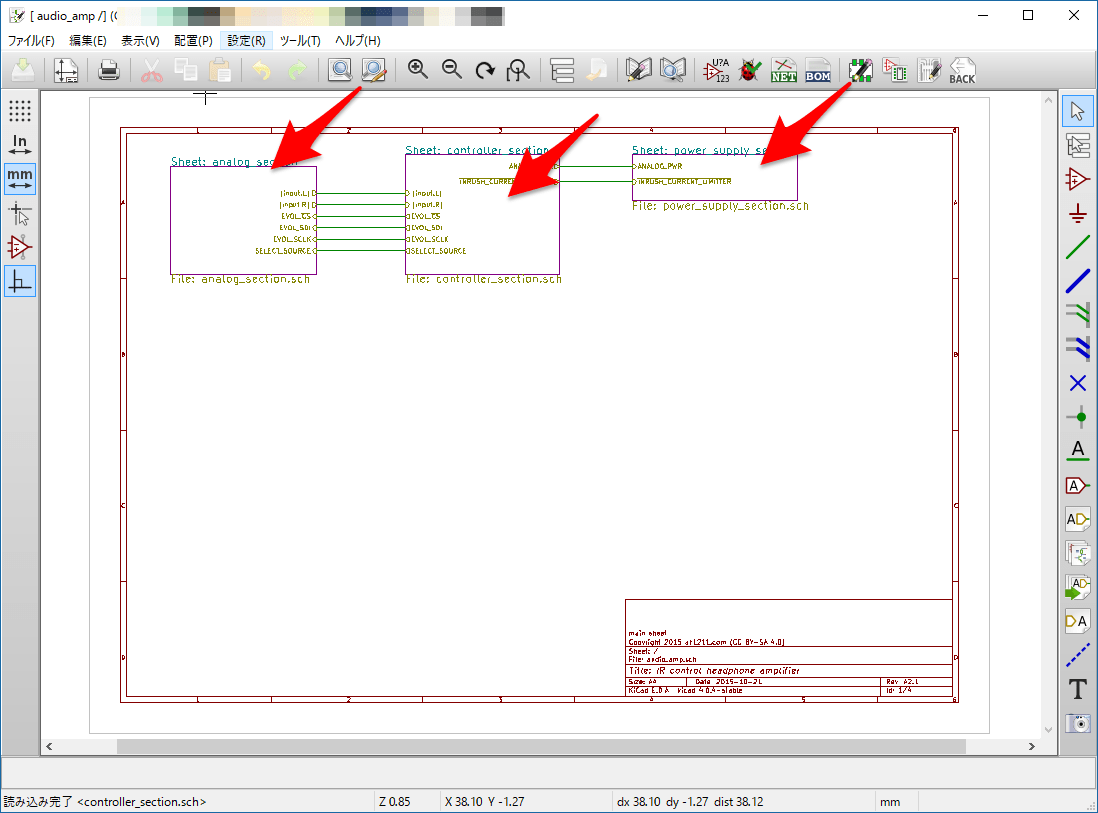

回路図エディタを起動

クリックするとそれぞれのシートに移動できます。
ルートに戻りたいときは空いてる部分をクリックすると戻れます。

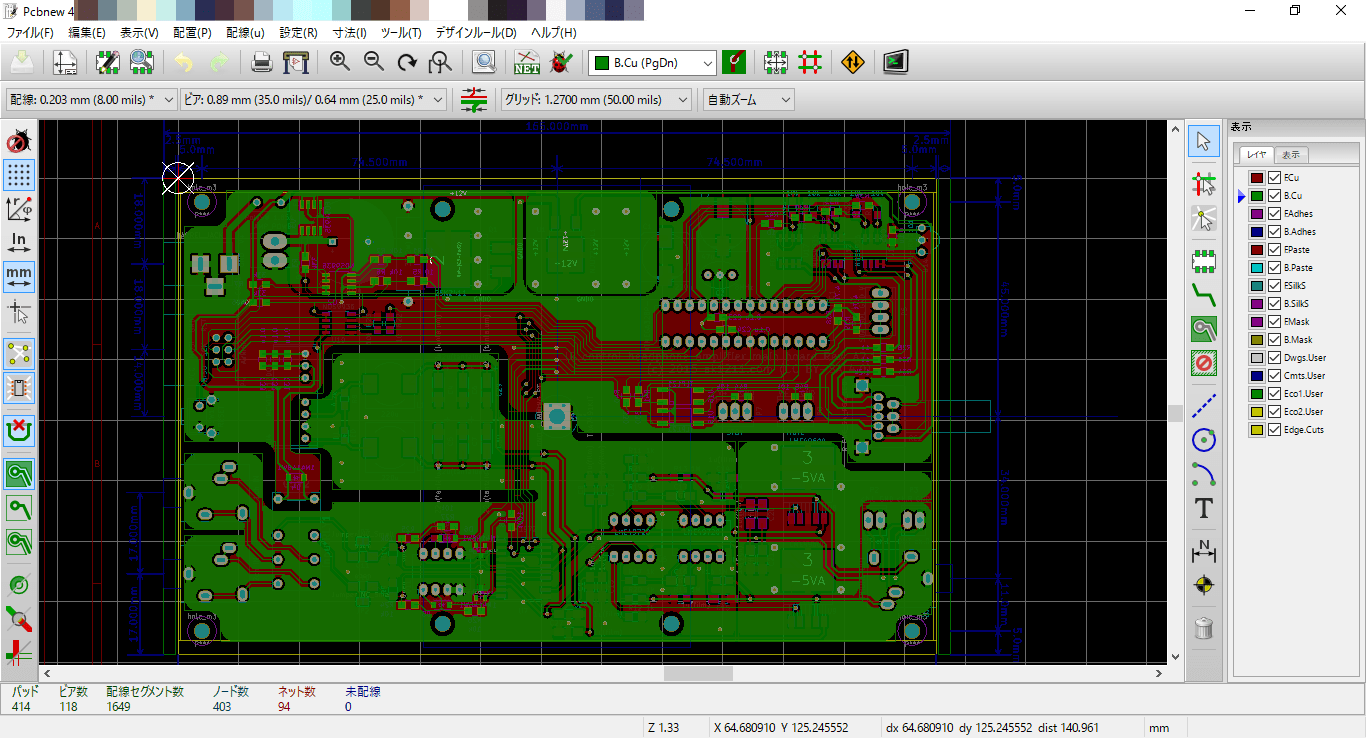

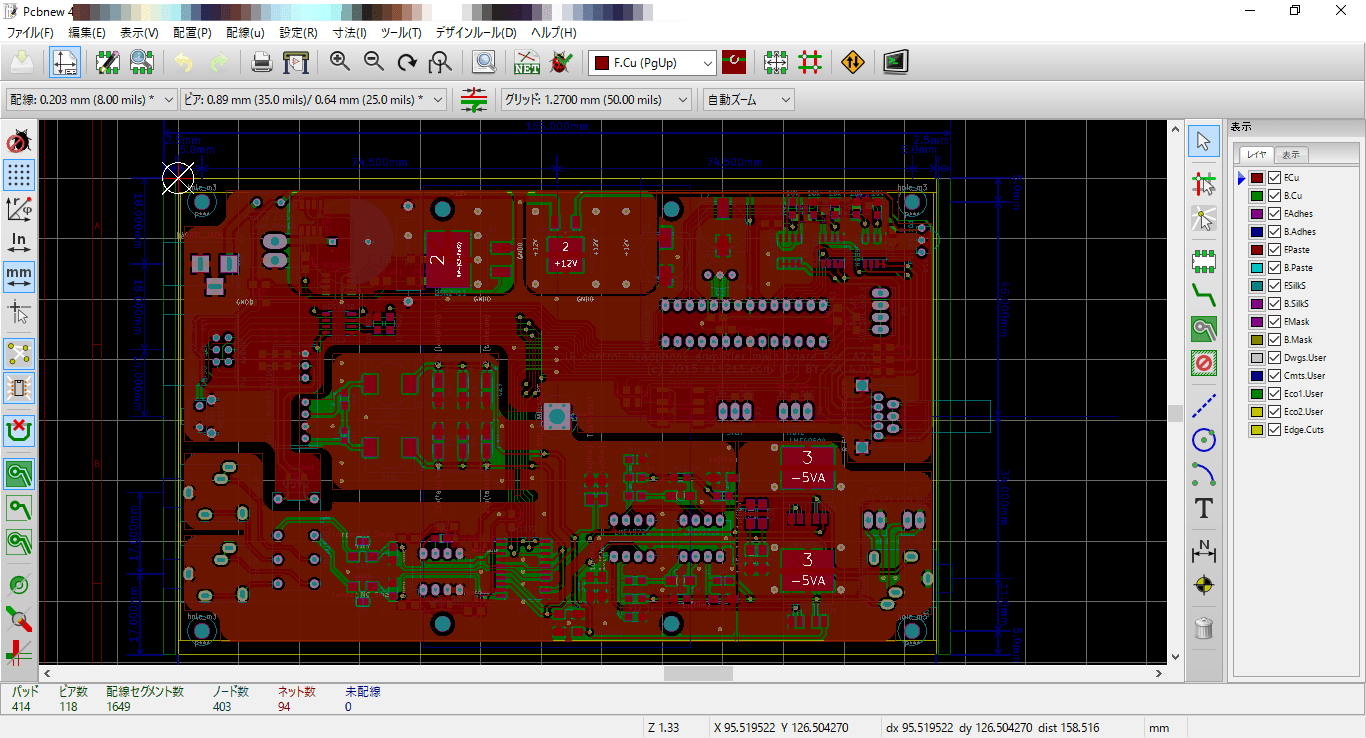

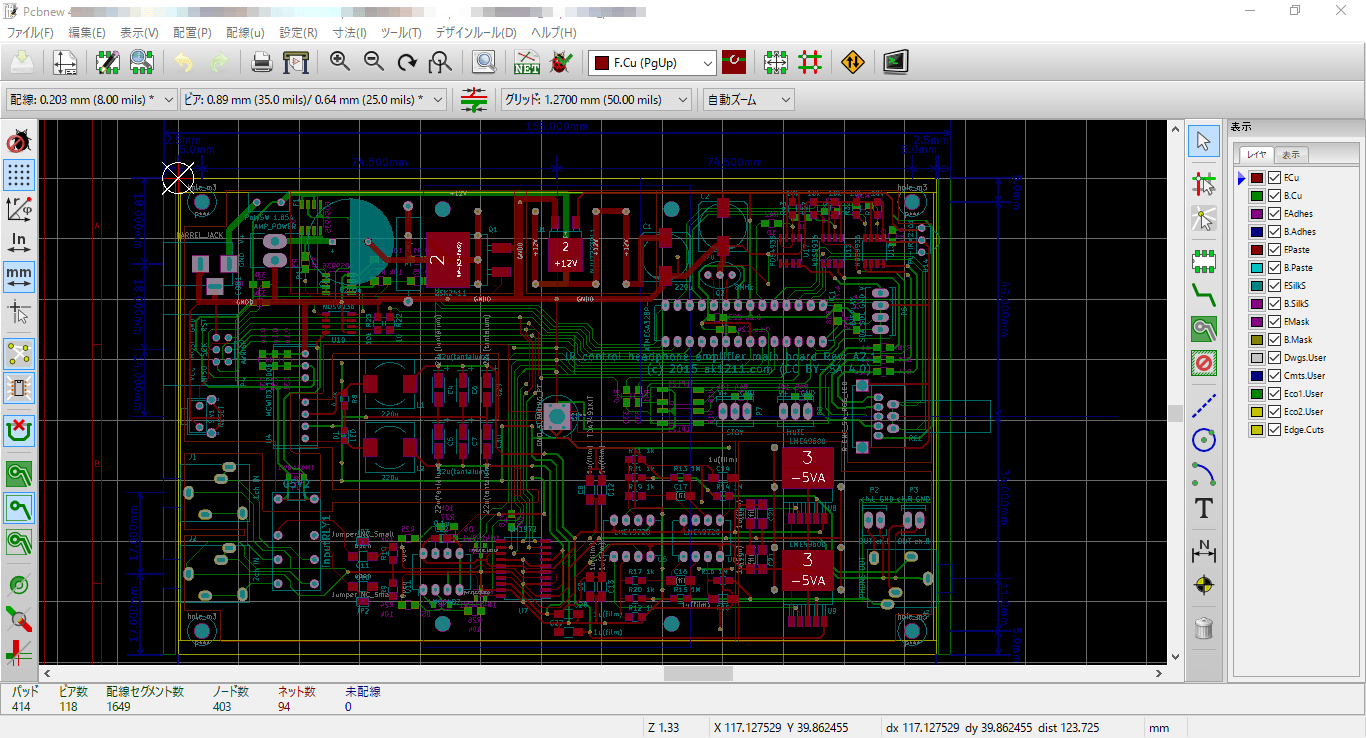

プリント基板エディタを起動

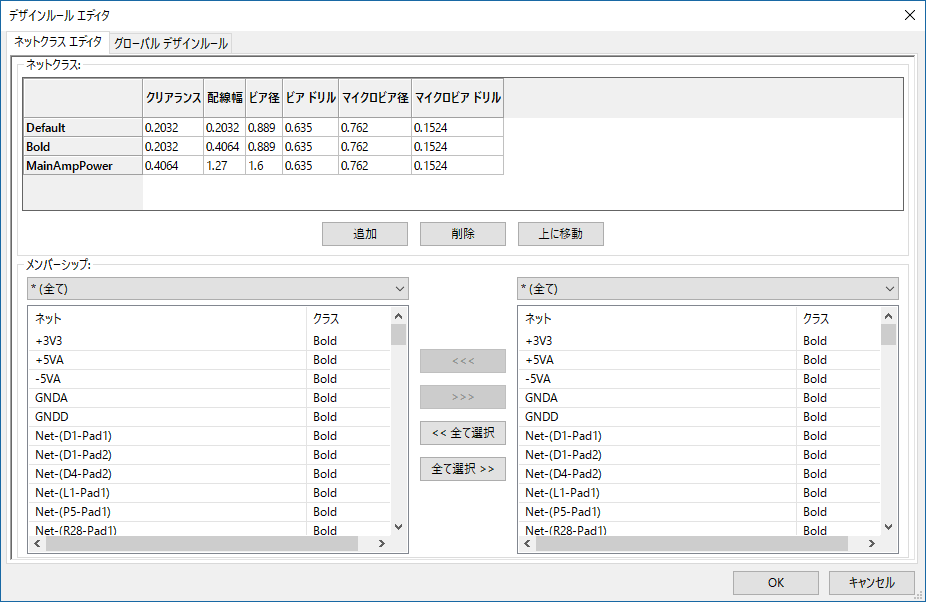

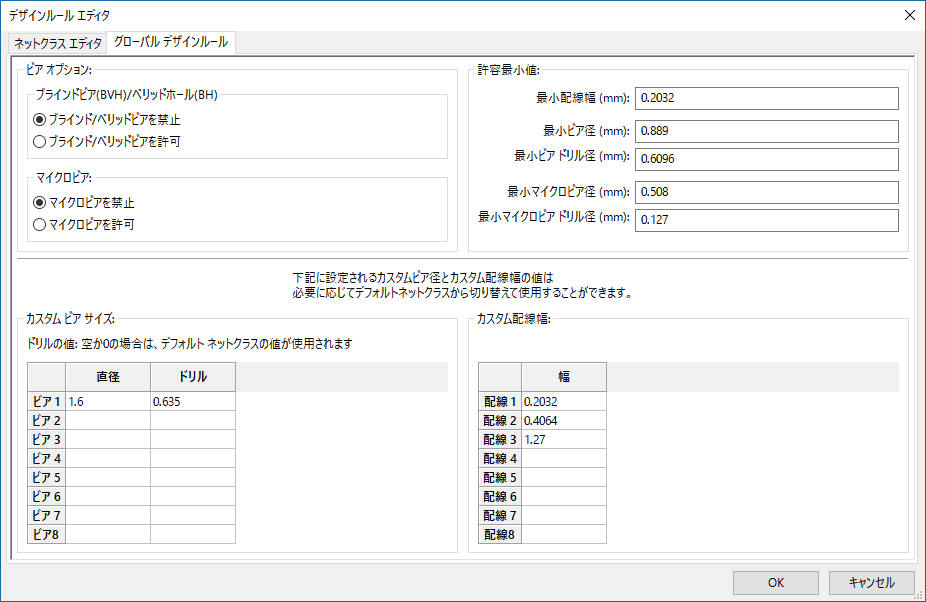

PCBのデザインルール

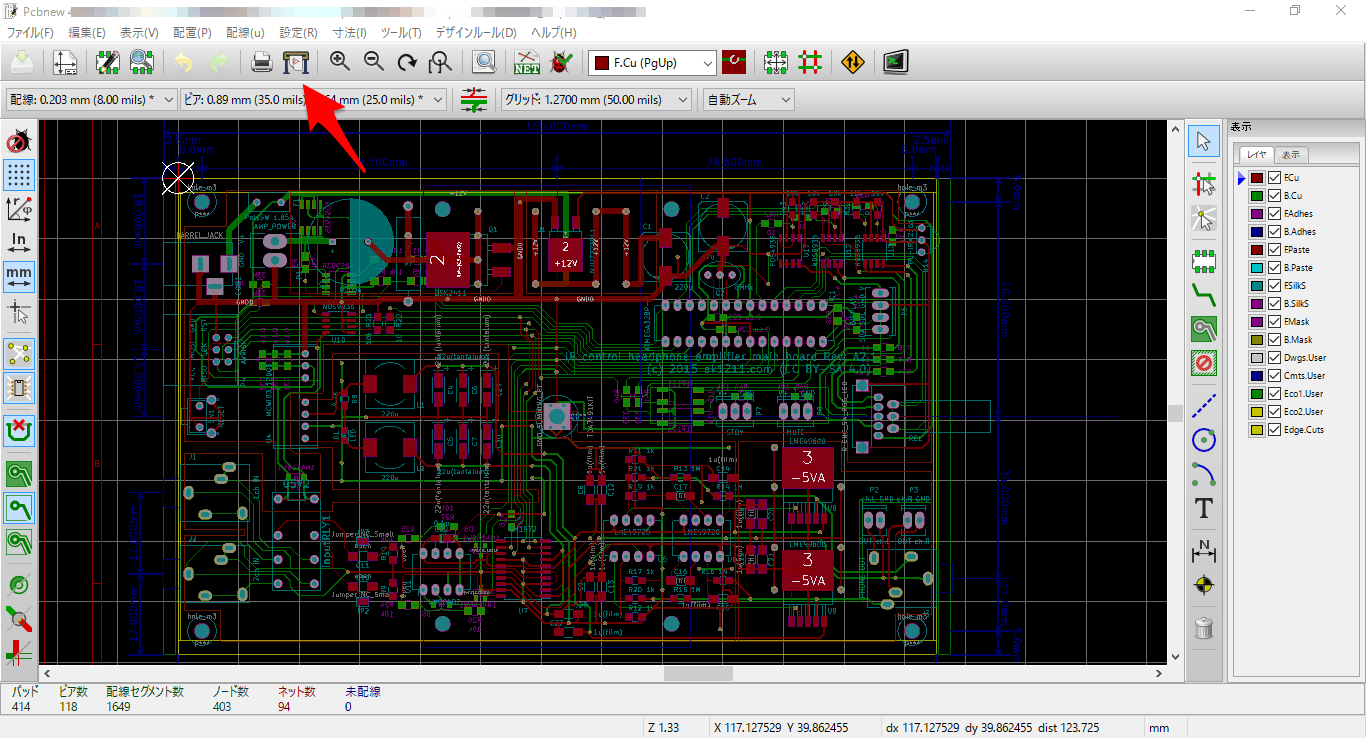

発注するのでガーバーを出力

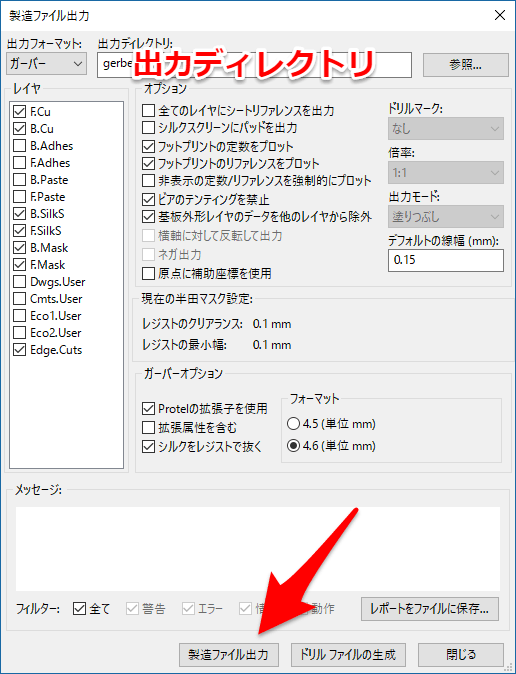

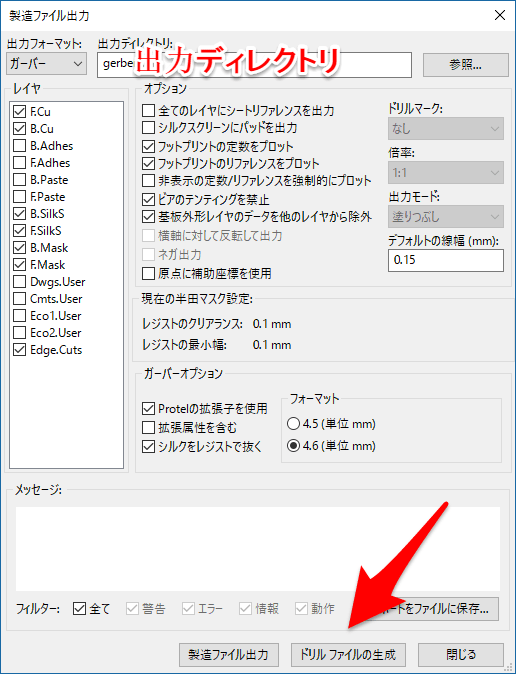

ガーバーデータを出力する

このとき「ビアのテンティングを禁止」で発注したけれども, 今考えたらビアにテンティングしておいた方がよかった。

ドリルデータを出力する

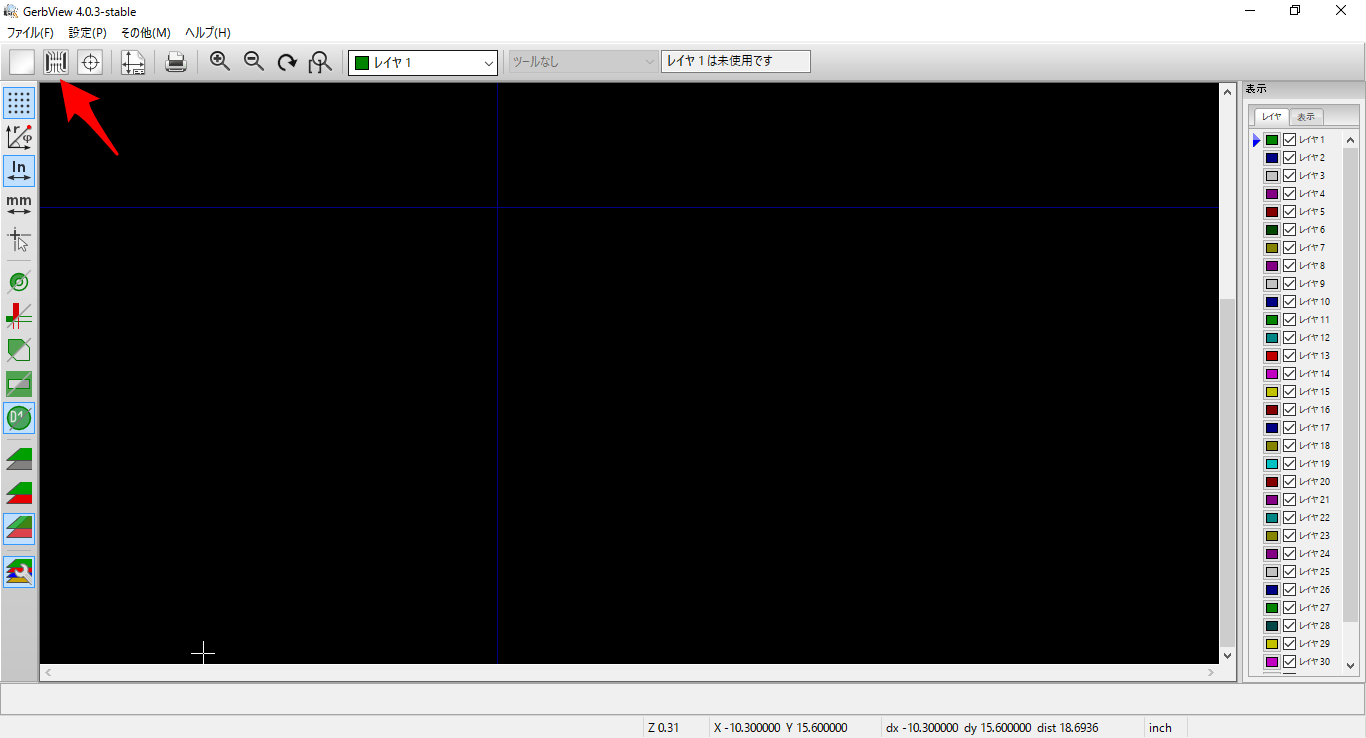

ガーバーデータを確認する

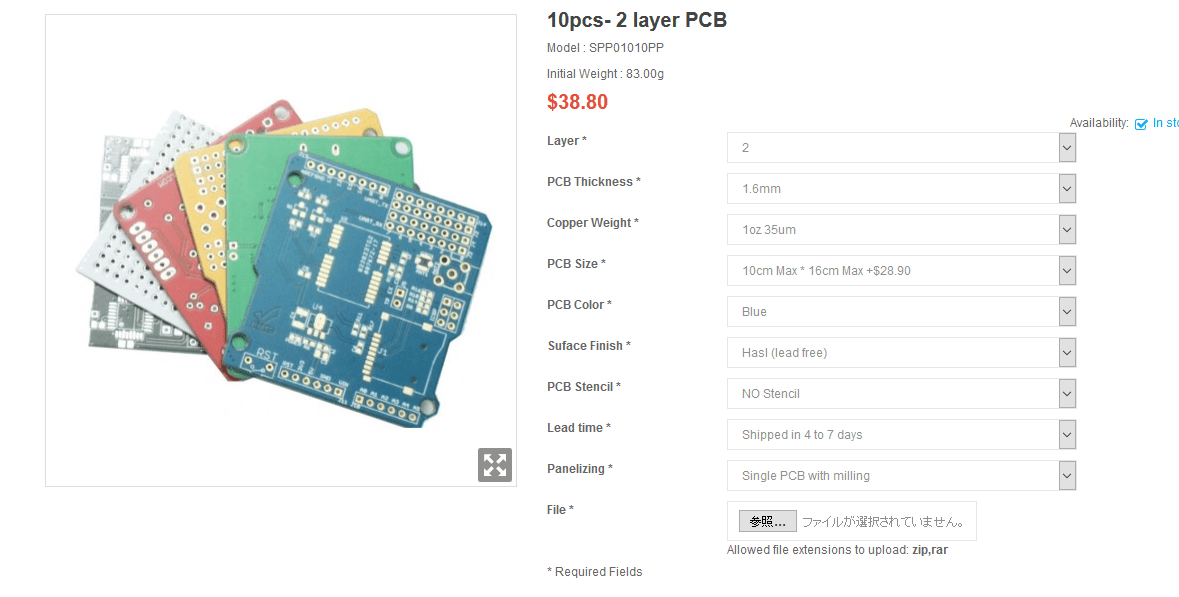

elecrowのサイトへ

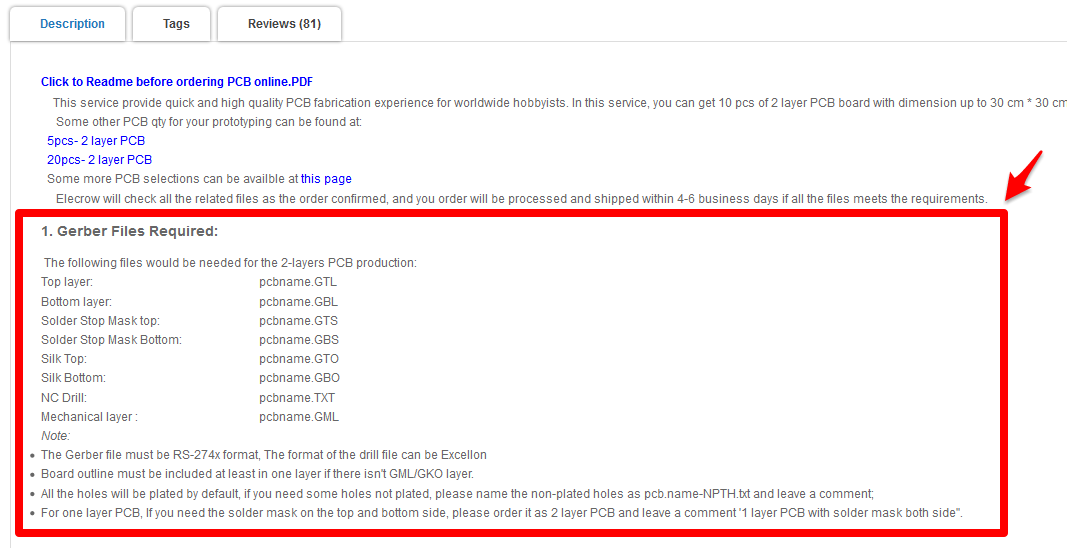

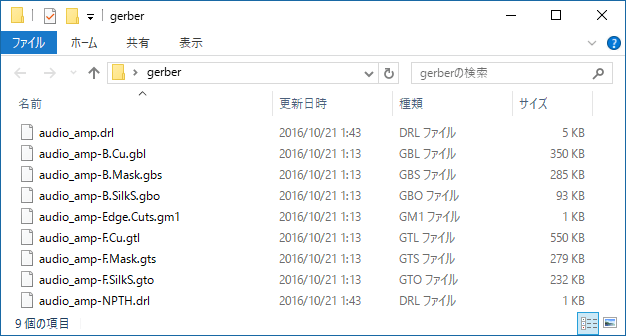

サイトに書かれている通りにガーバーファイル名をリネーム

• audio_amp.drl
• audio_amp-B.Cu.gbl
• audio_amp-B.Mask.gbs
• audio_amp-B.SilkS.gbo
• audio_amp-Edge.Cuts.gm1
• audio_amp-F.Cu.gtl
• audio_amp-F.Mask.gts
• audio_amp-F.SilkS.gto
• audio_amp-NPTH.drl

これを

• .drlを.txtにリネーム
• B.Cu.gblを.gblにリネーム
• B.Mask.gbsを.gbsにリネーム
• B.SilkS.gboを.gboにリネーム
• F.Cu.gblを.gtlにリネーム
• F.Mask.gtsを.gtsにリネーム
• F.SilkS.gtoを.gtoにリネーム

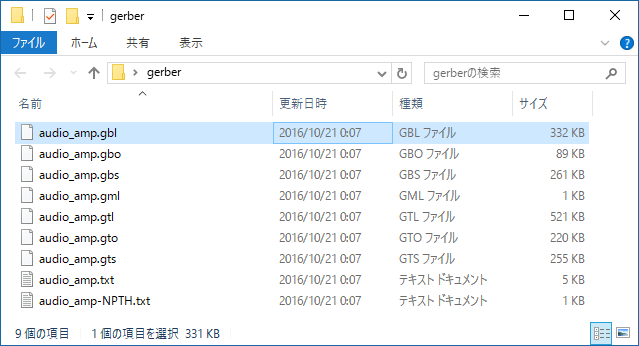

すると

出来たらzipで固めて

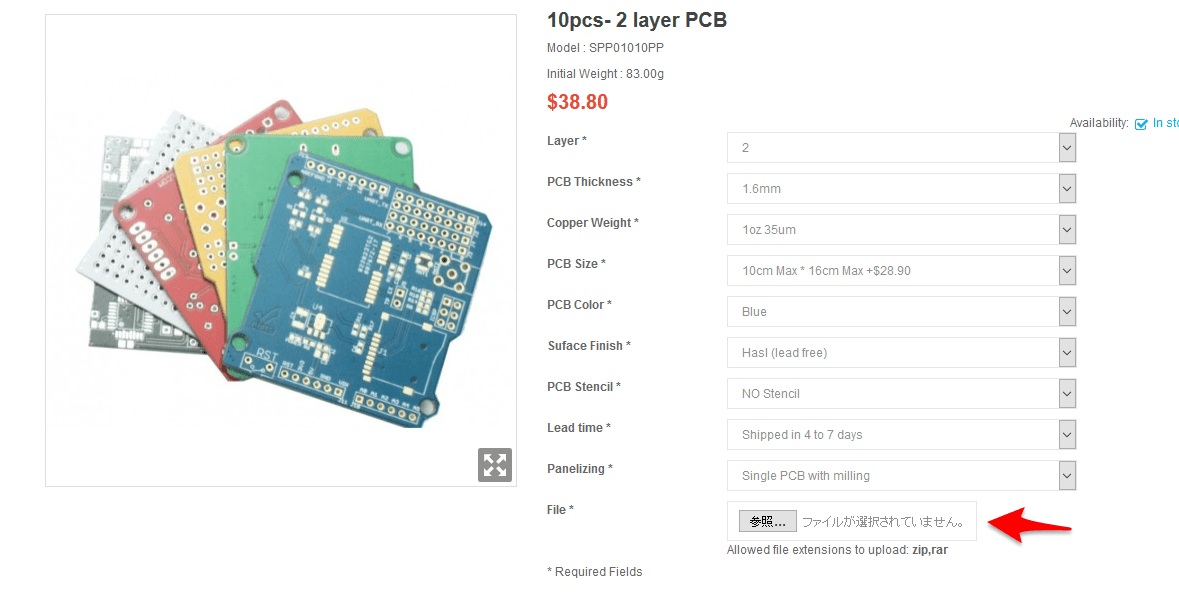

アップロードしてADD TO CARTをクリックすると右上のSHOPPING CARTに入るから
GOTO CARTをクリックして発注。

shippingを待ちましょう。
