赤外線リモコンアンプの使用説明

ユーザとのインターフェースは本体ではロータリーエンコーダとそのスイッチ, 登録／使用できるリモコンはNECフォーマットのリモコンです。

通常モード

• OFF状態の時

• ロータリーエンコーダを押し込むと電源ON

• リモコンの電源ボタンを押すと電源ON

• ON状態の時

• ユーザーからの入力がなければ、オーディオレベルメーターを表示します。

• リモコンの音量＋ボタンを押すと音量UP

• リモコンの音量－ボタンを押すと音量DOWN

• リモコンの入力切替ボタンを押すと入力切替

• リモコンの電源ボタンを押すと電源OFF

• リモコンのミュートボタンを押すとミュート

• リモコンの表示省略ボタンを押すと表示省略状態（ディスプレイOFF）

• ロータリーエンコーダを時計回りに回すと音量UP

• ロータリーエンコーダを反時計回りに回すと音量DOWN

• ロータリーエンコーダを押すと入力切替

• ロータリーエンコーダを長く押すと電源OFF

• ロータリーエンコーダを電源OFFより長く押し続けるとリセット後設定モードに入ります。

設定モード

• ロータリーエンコーダを時計回りに回すと右に移動
• ロータリーエンコーダを反時計回りに回すと左に移動
• ロータリーエンコーダを押し込むと設定です。

設定モードメニューの説明

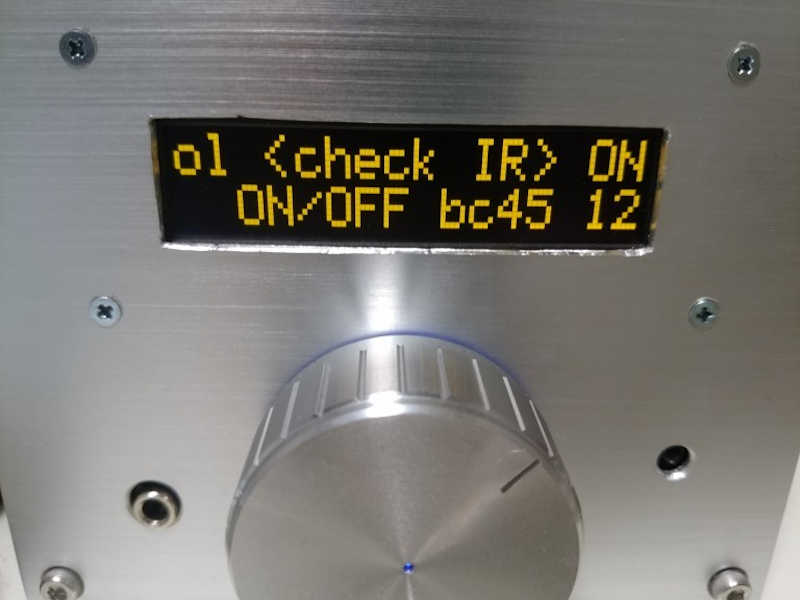

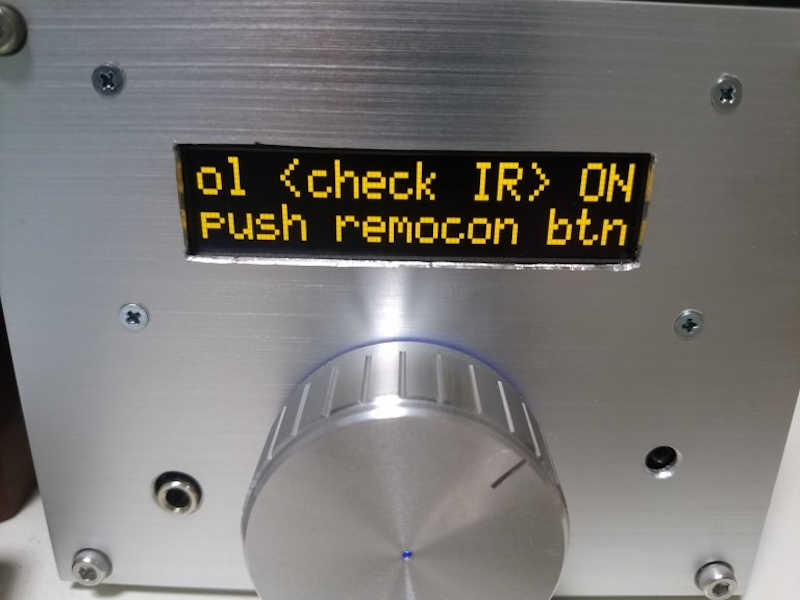

check IR

表示している意味は
登録されたボタンはON/OFFで登録されたボタン
カスタムコード = bc45(hex)
データーコード = 12(hex)

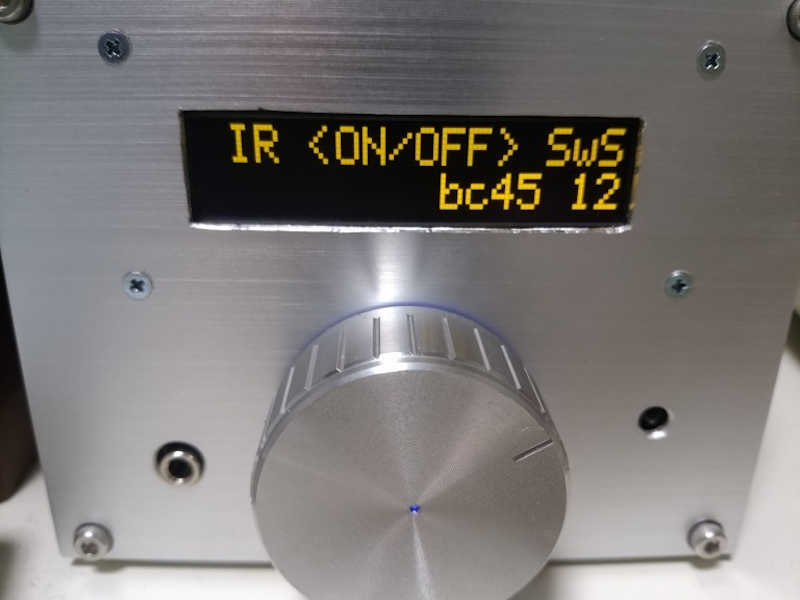

ON/OFF

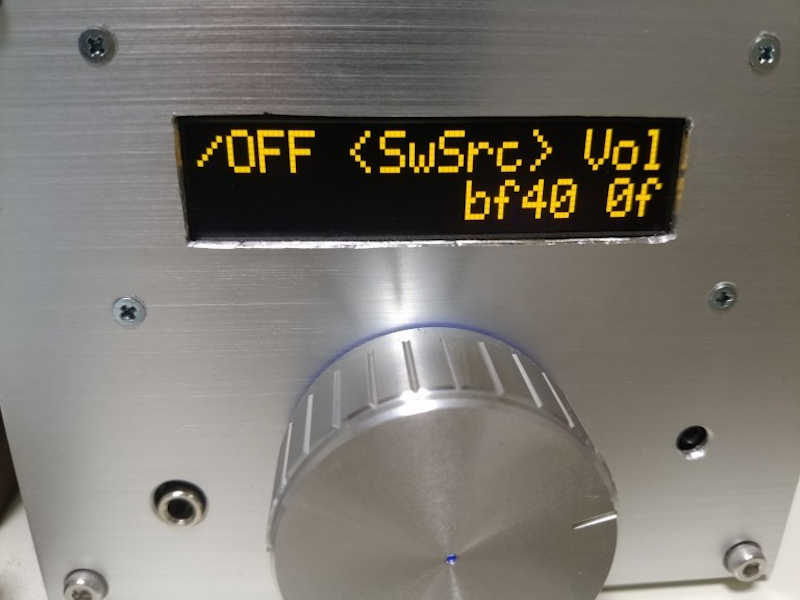

SwSrc

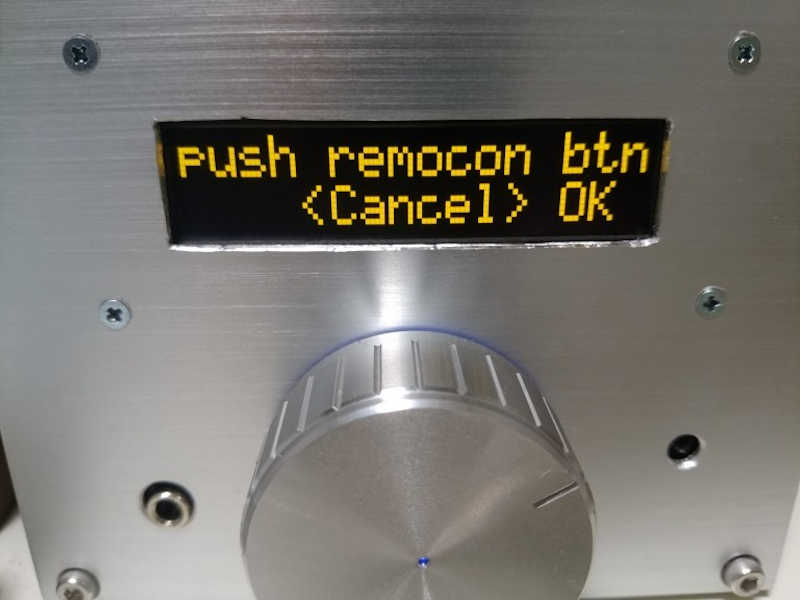

エンコーダのボタンを押せば、リモコンの入力切替ボタンを登録できます。

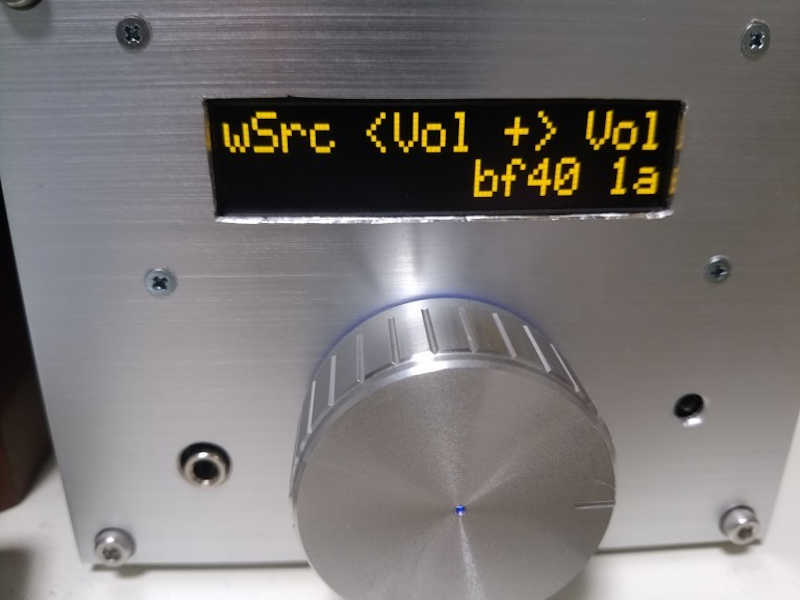

Vol +

エンコーダのボタンを押せば、リモコンの音量＋ボタンを登録できます。

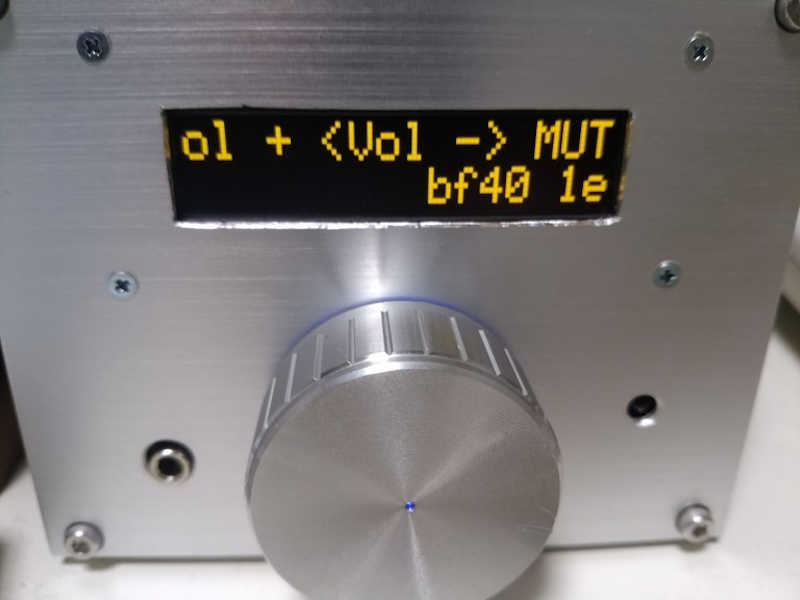

Vol –

エンコーダのボタンを押せば、リモコンの音量－ボタンを登録できます。

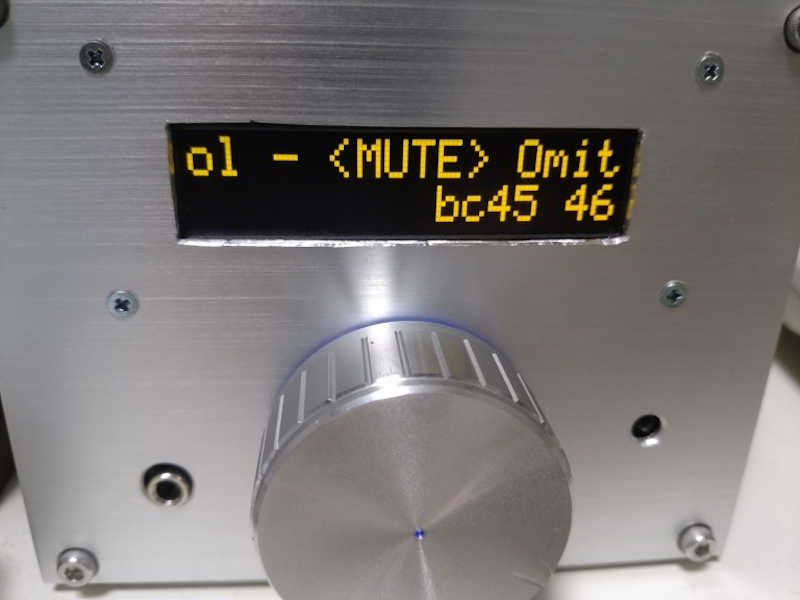

MUTE

エンコーダのボタンを押せば、リモコンのミュートボタンを登録できます。

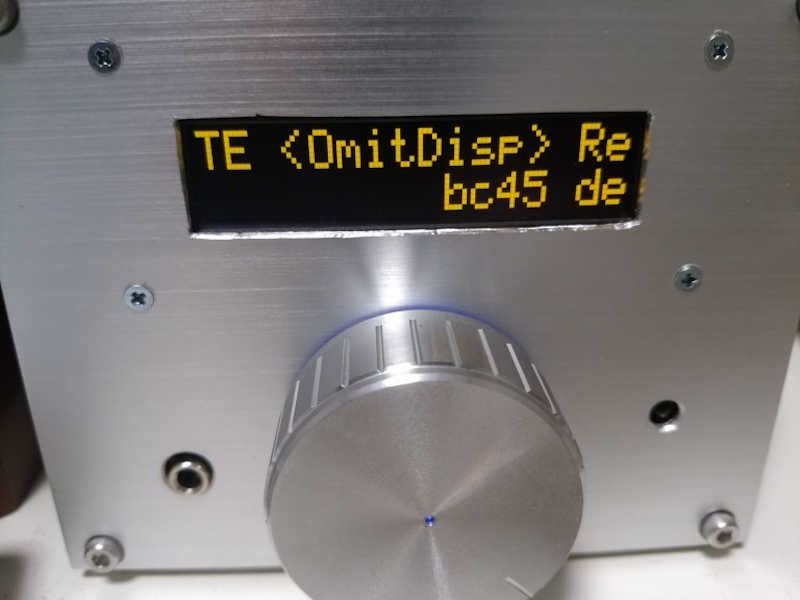

OmitDisp

エンコーダのボタンを押せば、リモコンの表示省略状態（ディスプレイOFF）ボタンを登録できます。

Revert

エンコーダのボタンを押せば、変更をキャンセルできます。

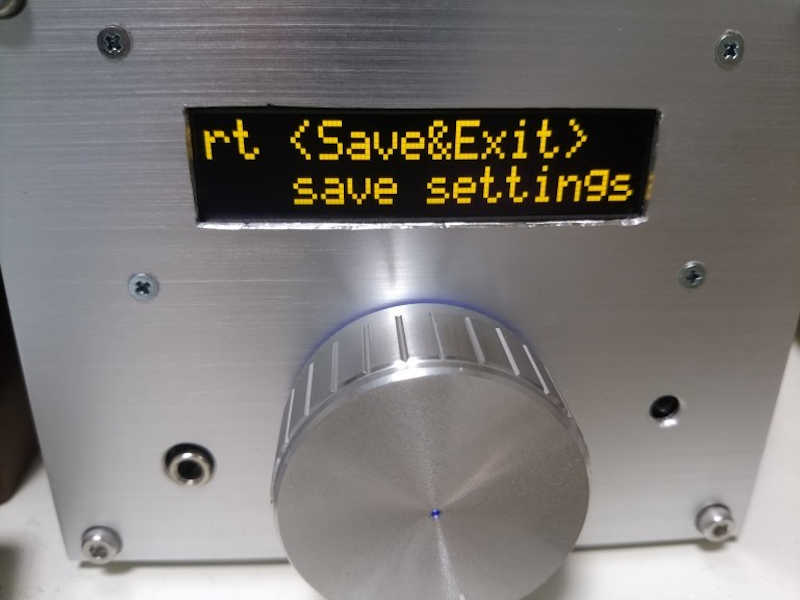

Save&Exit

エンコーダのボタンを押せば、変更をEEPROMに登録できます。
