タブレットを踏んでディスプレイが割れた

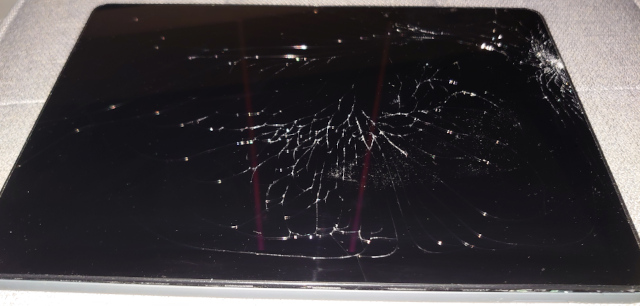

ディスプレイが割れた Fire タブレット

ディスプレイが割れた Fire タブレット

買い替えると専用ワイヤレス充電スタンドも無駄になるので、このタブレットのディスプレイを交換してみる。

交換用ディスプレイを調達する

Amazon の履歴を探るとこれは「第 11 世代 Fire HD 10 Plus タブレット(2021)」だったので Aliexpress でさがして調達した。

袋の中身はこんなかんじ

袋の中身はこんなかんじ

修理ツールもついてきた

修理ツールもついてきた

ばらす

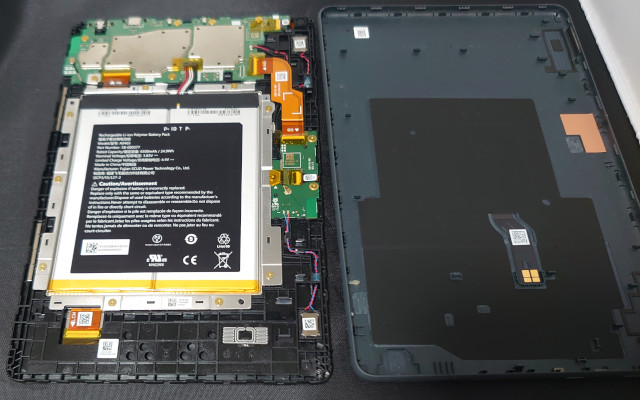

すき間に薄い物を差し込んでタブレットの裏ふたを外す

すき間に薄い物を差し込んでタブレットの裏ふたを外す

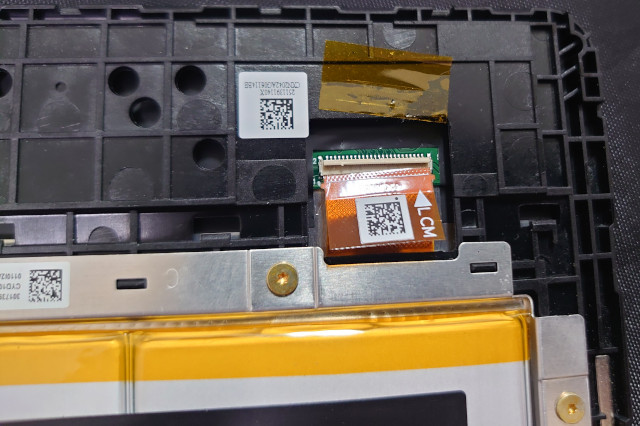

ディスプレイにつながっているFFCケーブルを外す

ディスプレイにつながっているFFCケーブルを外す

両面テープでついている古いディスプレイを割りながら取り除く。

組み立て

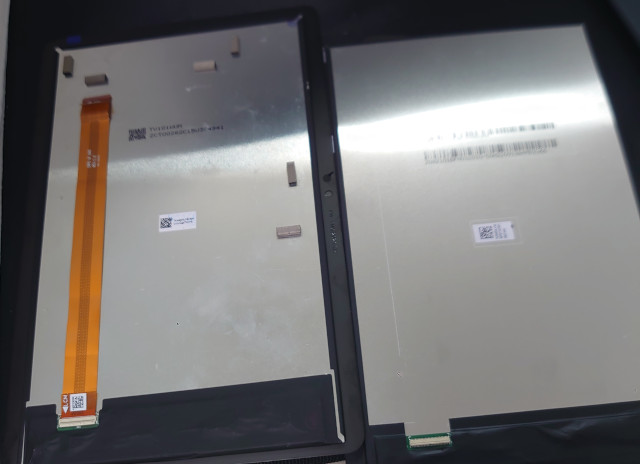

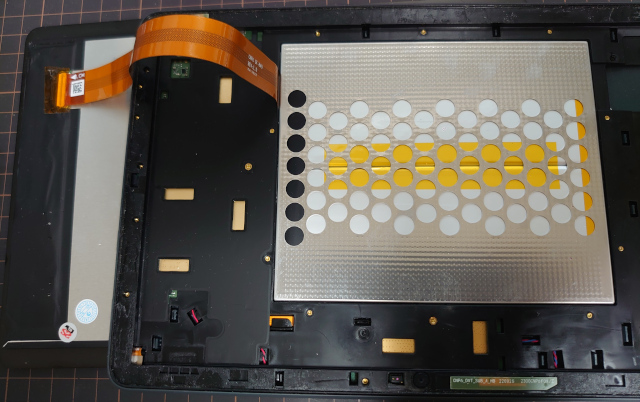

古いディスプレイにつながっているFFCケーブルと緩衝材?を新しいディスプレイに移す

古いディスプレイにつながっているFFCケーブルと緩衝材?を新しいディスプレイに移す

FFCケーブルをメインボードに接続

FFCケーブルをメインボードに接続

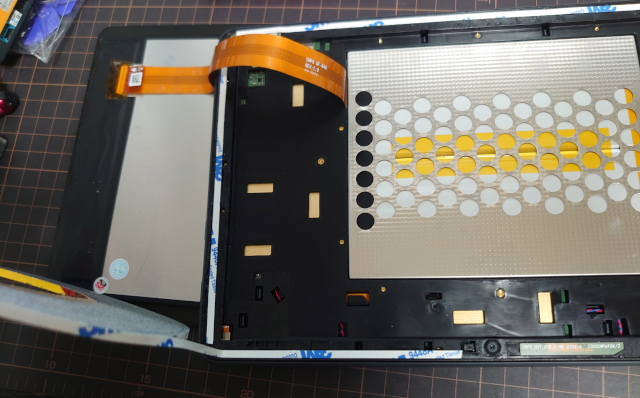

両面テープは先に貼っておくべき

両面テープは先に貼っておくべき

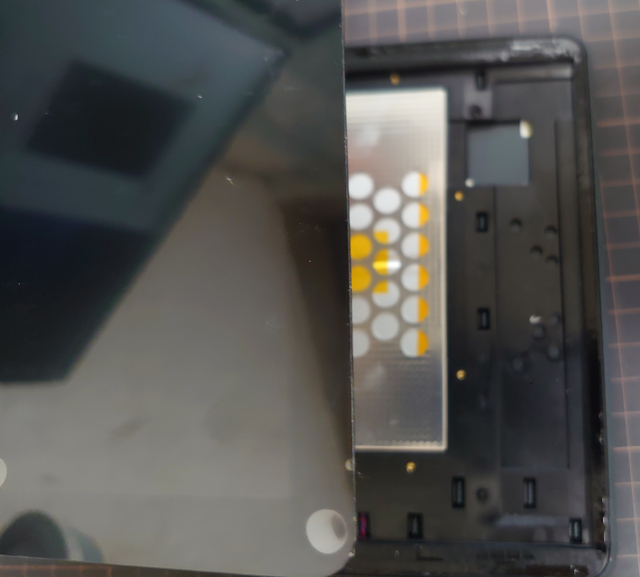

そっと戻す

そっと戻す

おもしは水で代用

おもしは水で代用

しばらくまって

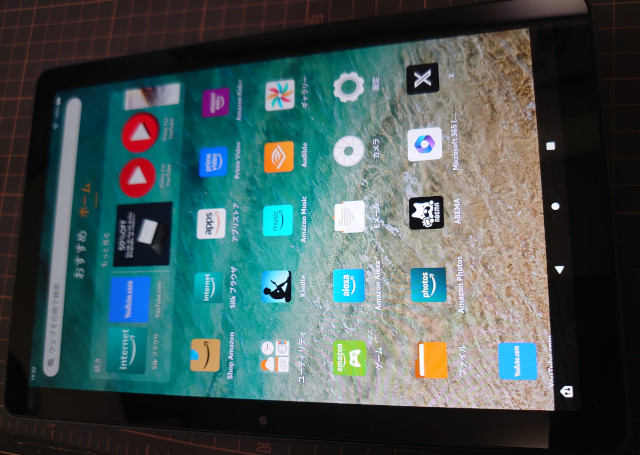

治った

治った
