KiCadで設計した電源回路をJLCPCBに発注してPCBにした。

前回設計してブレッドボードで実験した回路をJLCPCBに発注してみた。
そのままにしておくとブレッドボードが溶けだして危ないからね。

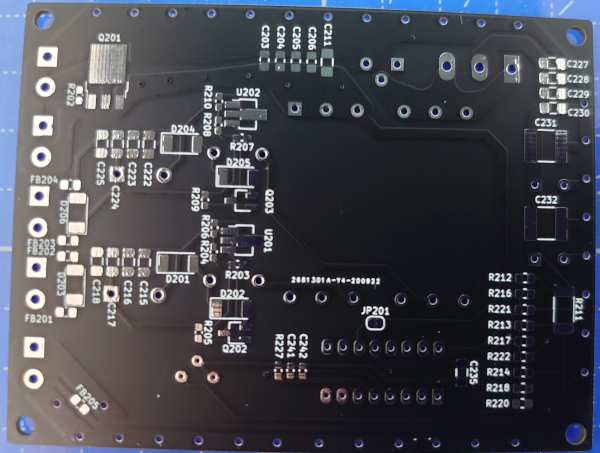

KiCadでレイアウト

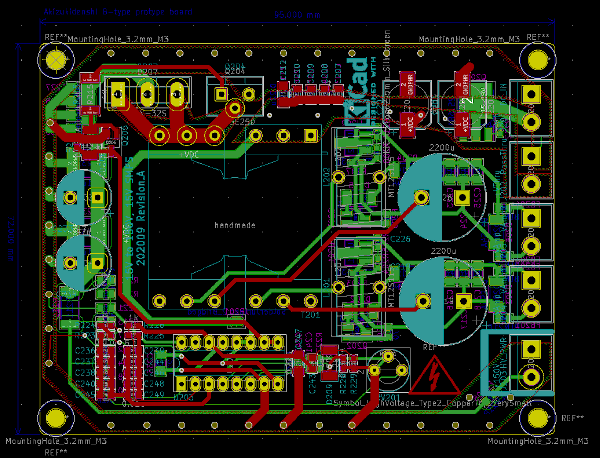

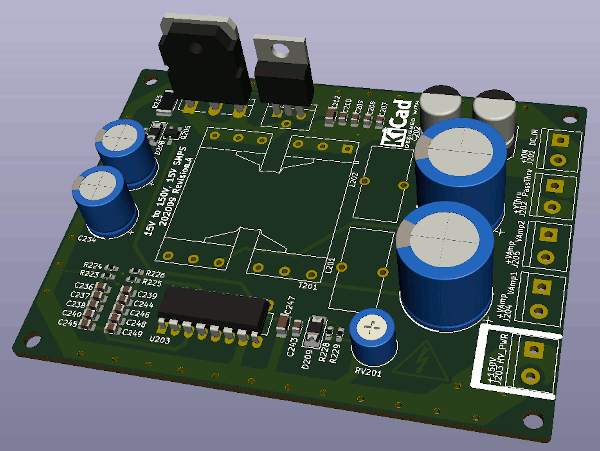

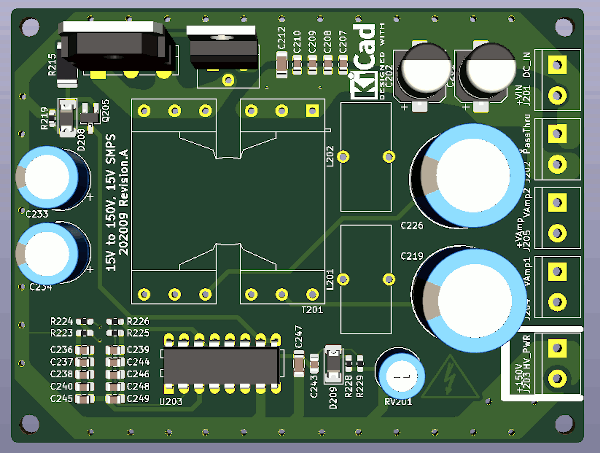

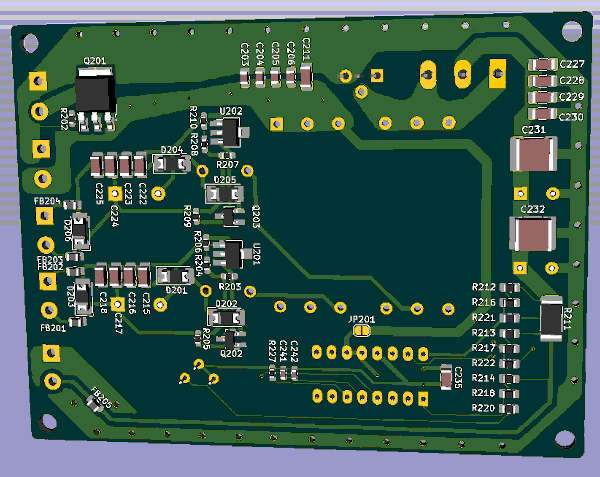

基板の大きさは秋月電子B基板(72.0mm × 95.0mm)と同一にすることにして, KiCadでPCBレイアウトをかいてみる。

これでガーバーデータを出力してJLCPCBに発注。

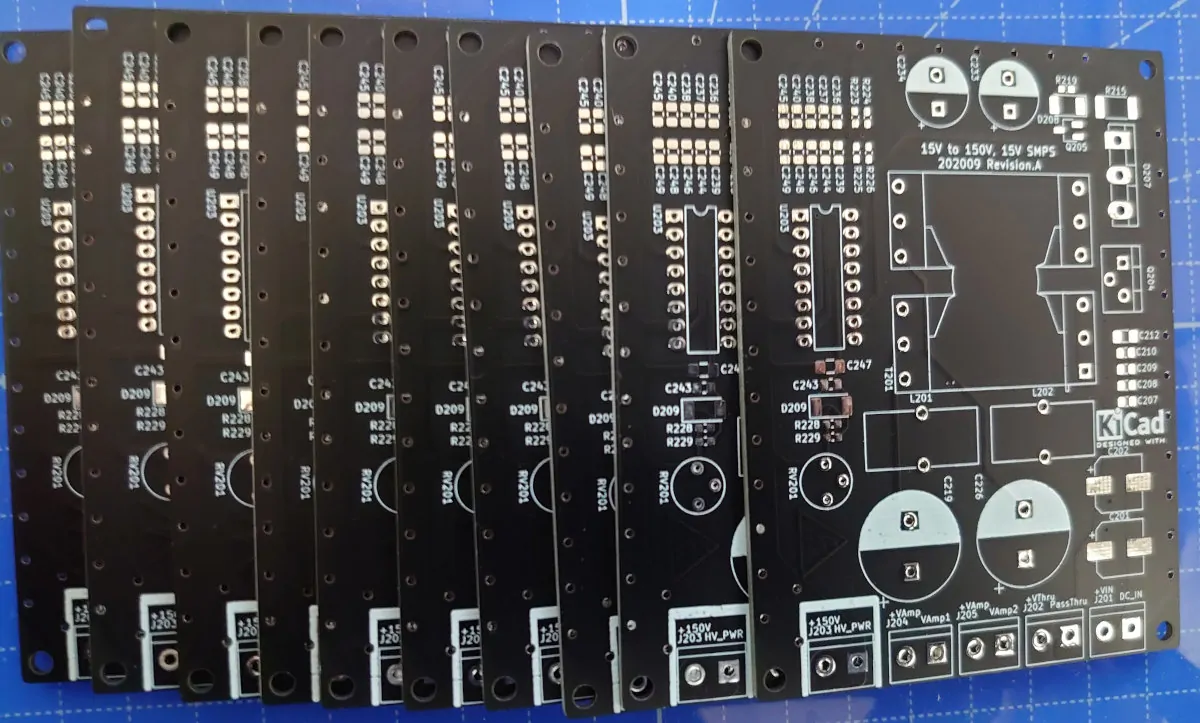

追加料金がなかったので黒レジストで枚数は10枚, 配送をDHLにしてみた。

MERCHANDISE TOTAL: $6.10
SHIPPING CHARGE: $15.87
ORDER TOTAL: $21.97

“OPENED AND RESEALED BY CUSTOMS” ですか。
お疲れ様です。

おまけがついてきた。

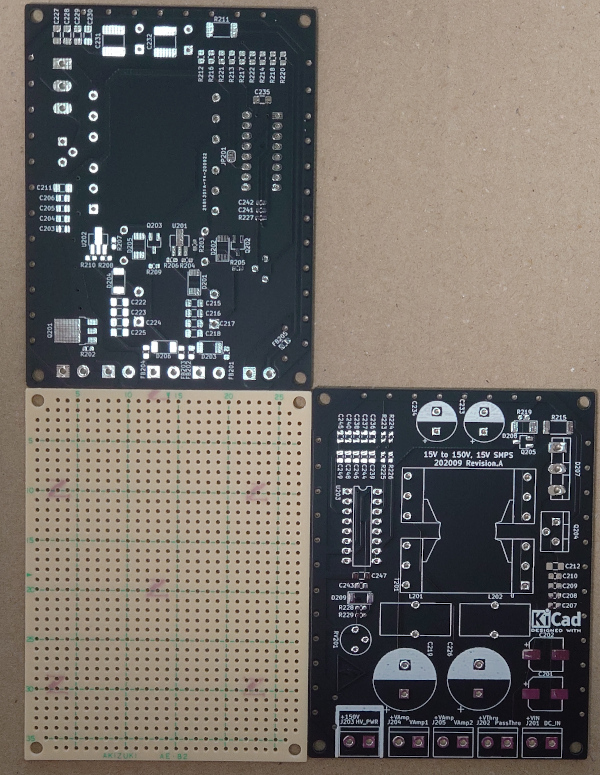

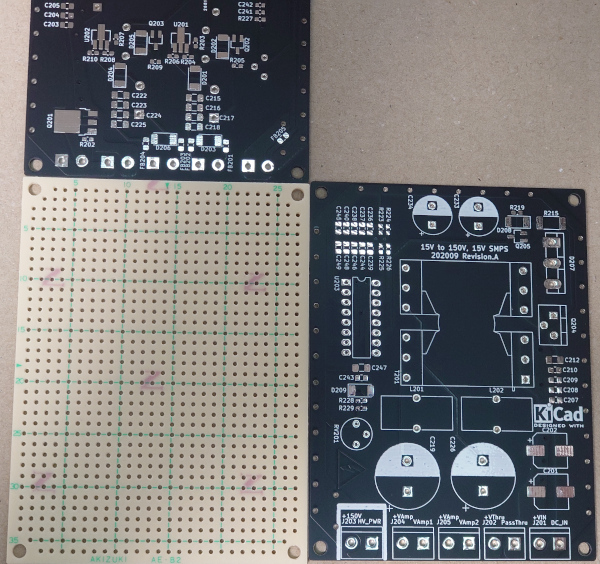

比較用の秋月電子B基板(72.0mm × 95.0mm)。

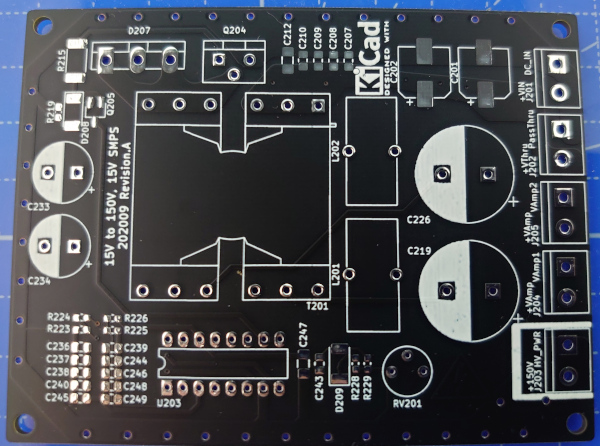

あとは実装だな。

後から考えると10枚もいらんかったな。
毎回あまってしまう。
