赤外線リモコンアンプの組み立て

基板エディタで頑張って線を引いてガーバーファイルを出力してから スイッチサイエンスPCB(β期間中)に

• 緑色レジスト
• 2層
• 5枚
• 100mm × 200mm
• 板厚 1.6mm
• 鉛フリー半田レベラー

この内容で送料込み8,192円で2015年10月4日に発注した。 この間にソフトウェアを書きながら過ごす。

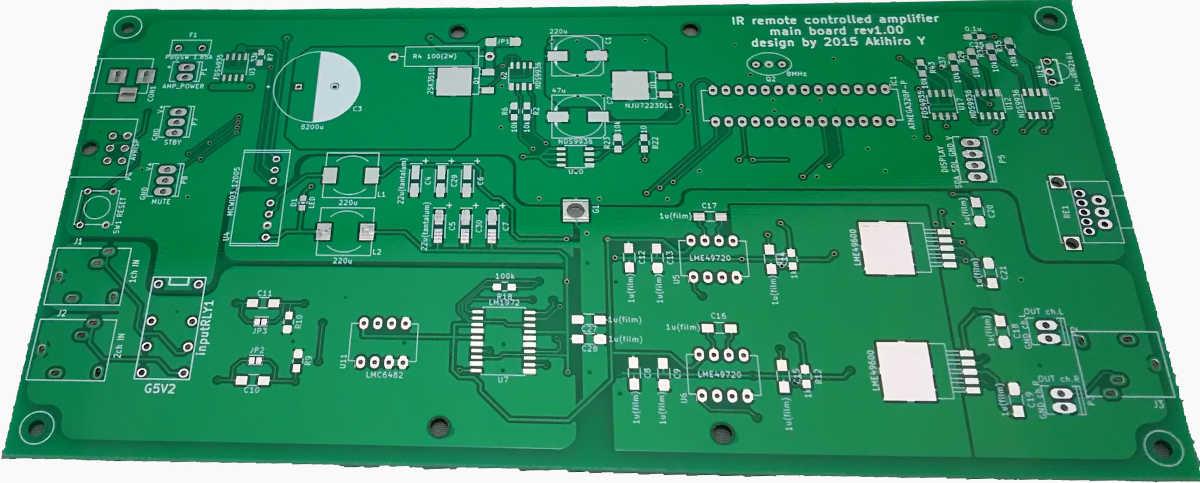

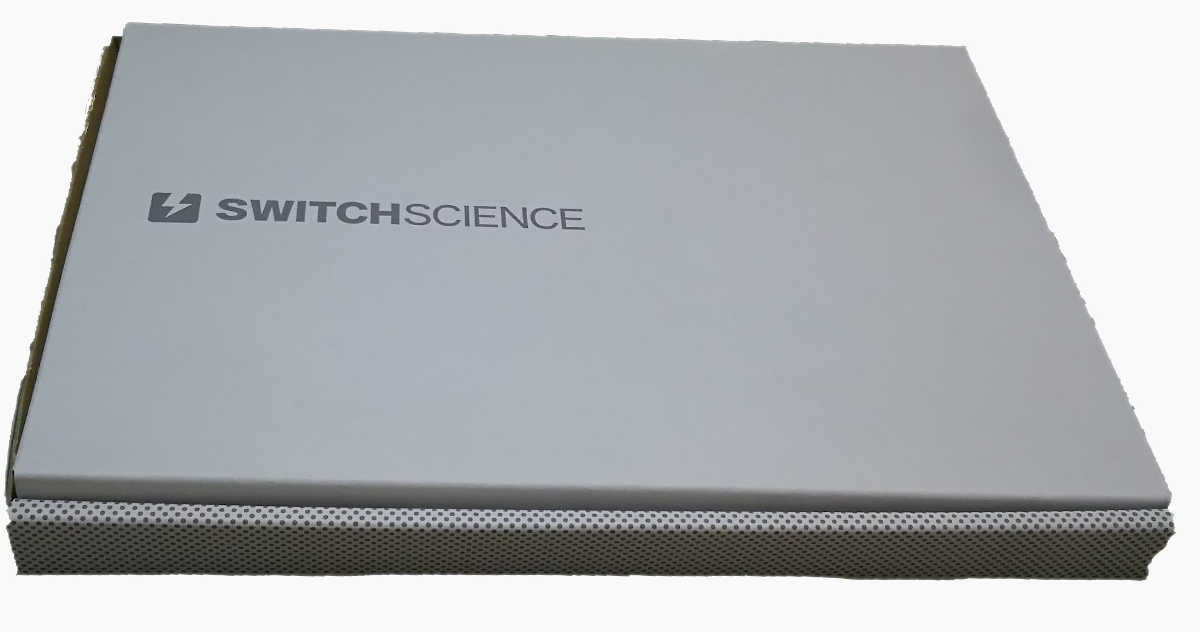

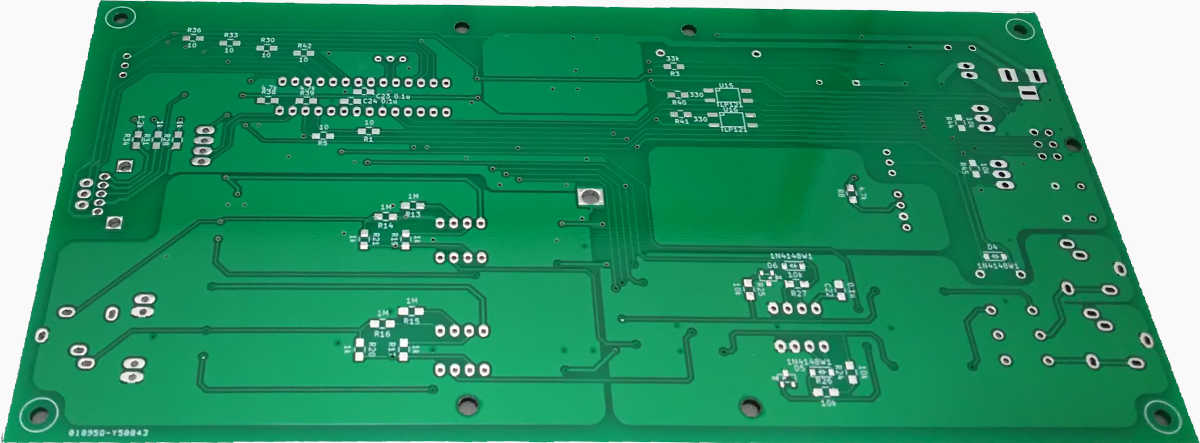

2015年10月21日に発送メールが来た

elecrowで基板発注

失敗したために予算を削減しなければならなくなったので, 基板の面積を削減すべくケースを変更する。 タカチのHEN110812なら基板のサイズが 100mm × (120mm-4=118mm) になるがどうしても部品が全部乗り切らない。

そこでタカチのAWA12-7-17なら基板のサイズが100mm × (165.1mm-4=161mm)になるということで 100mm × 160mmで再設計した。

普通は基板サイズが100mm × 160mmなら100mm × 200mmと同じ料金になる所
elecrowは100mm × 160mmを選択できたので
今度はelecrowに基板を発注することにした.

Date Ordered: Tuesday 17 November, 2015
10pcs- 2 layer PCB
Layer 2
PCB Thickness 1.6mm
Copper Weight 1oz 35um
PCB Size 10cm Max * 16cm Max
PCB Color Blue
Suface Finish Hasl (lead free)
PCB Stencil NO Stencil
Lead time Shipped in 4 to 7 days
Panelizing Single PCB with milling

HongKong DHL(3-5 business days) - Shipping to JP (1 x 610.00g): $18.81
Reward Points earned: 89
Sub-Total: $44.50
Total: $63.31

急ぎの気分だったので18$追加で払ってDHLで送ってもらった。

2015年11月17日に発注した。 2015年11月18日にこのメールが来たので製造に入ったみたい。

Dear Customer, We have put your design into production, it will needs about 4-7 business days. Thank you! Best Regards Elecrow

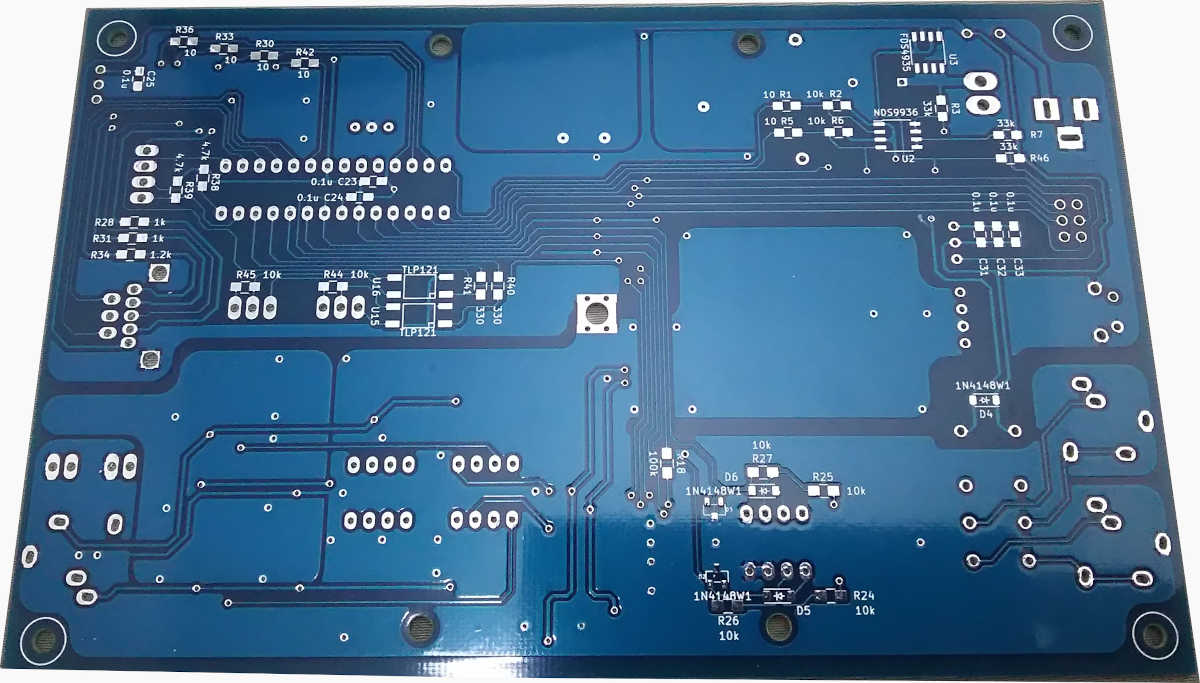

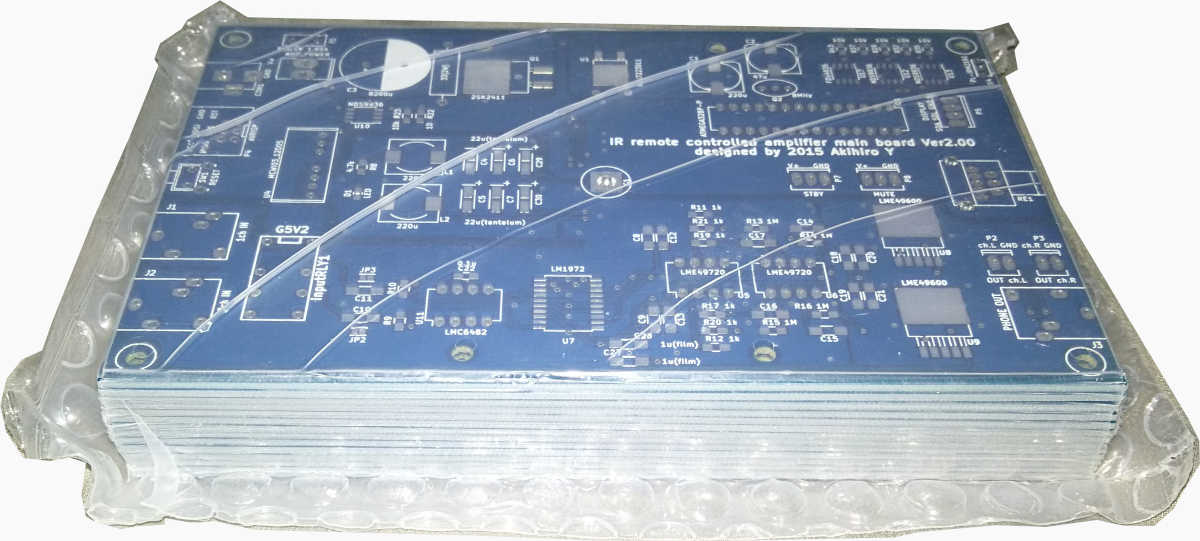

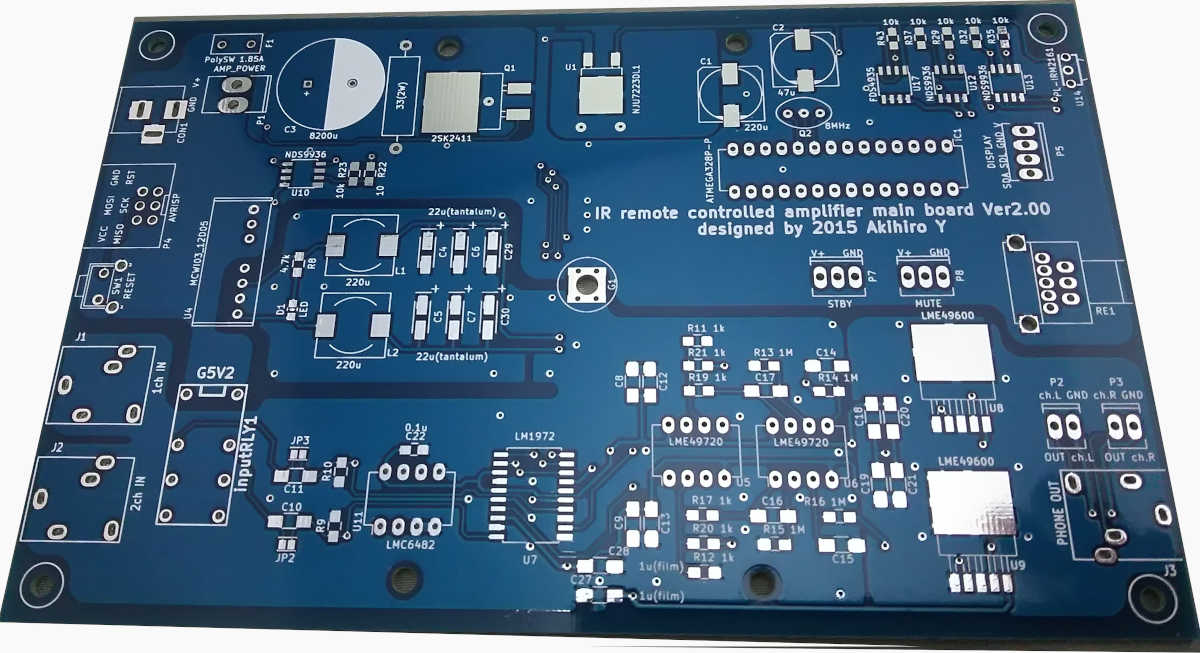

2015年11月24日に写真付きの出荷メールが来る。 2015年11月27日に受け取った。

発注から10日でプリント基板が届く。すごい時代。

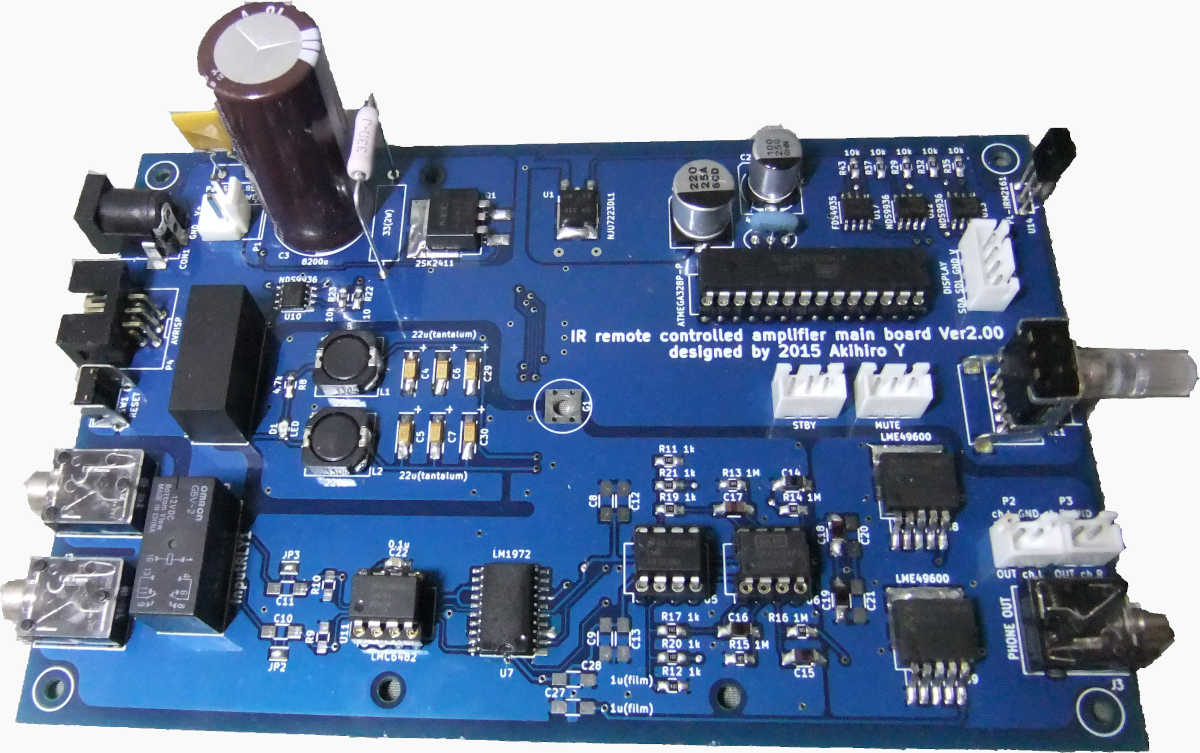

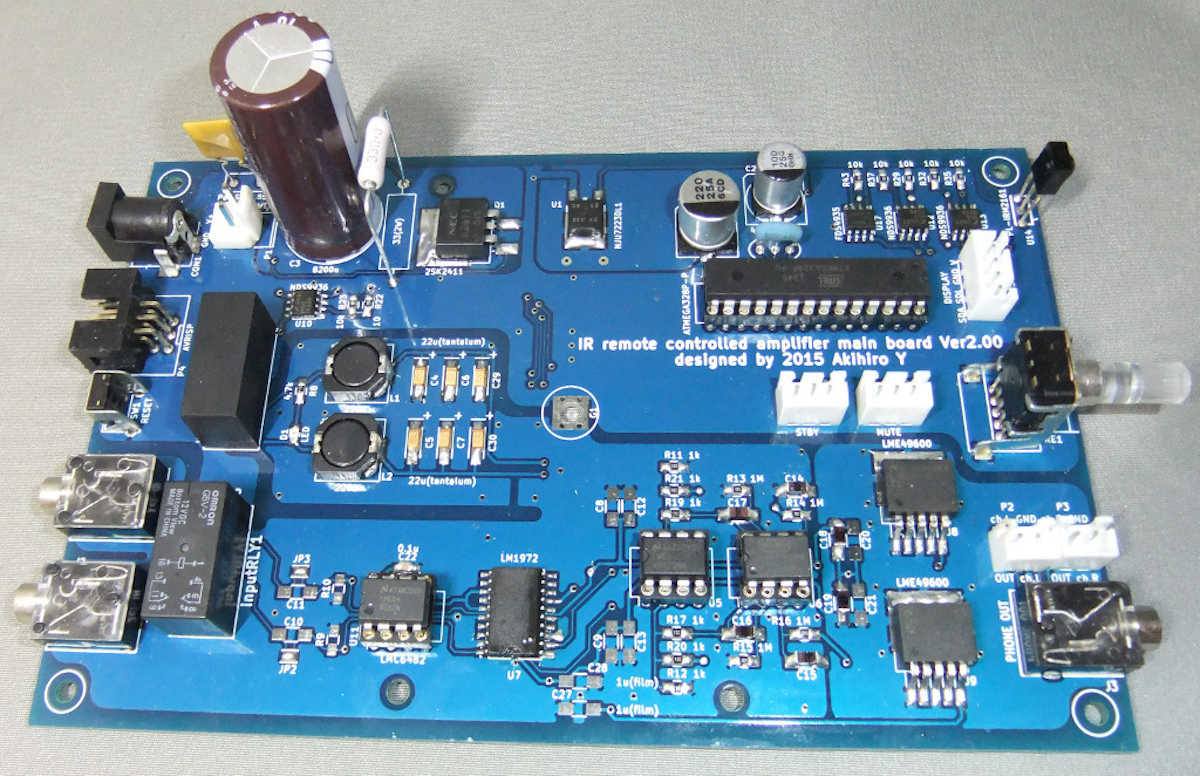

部品を取り付ける

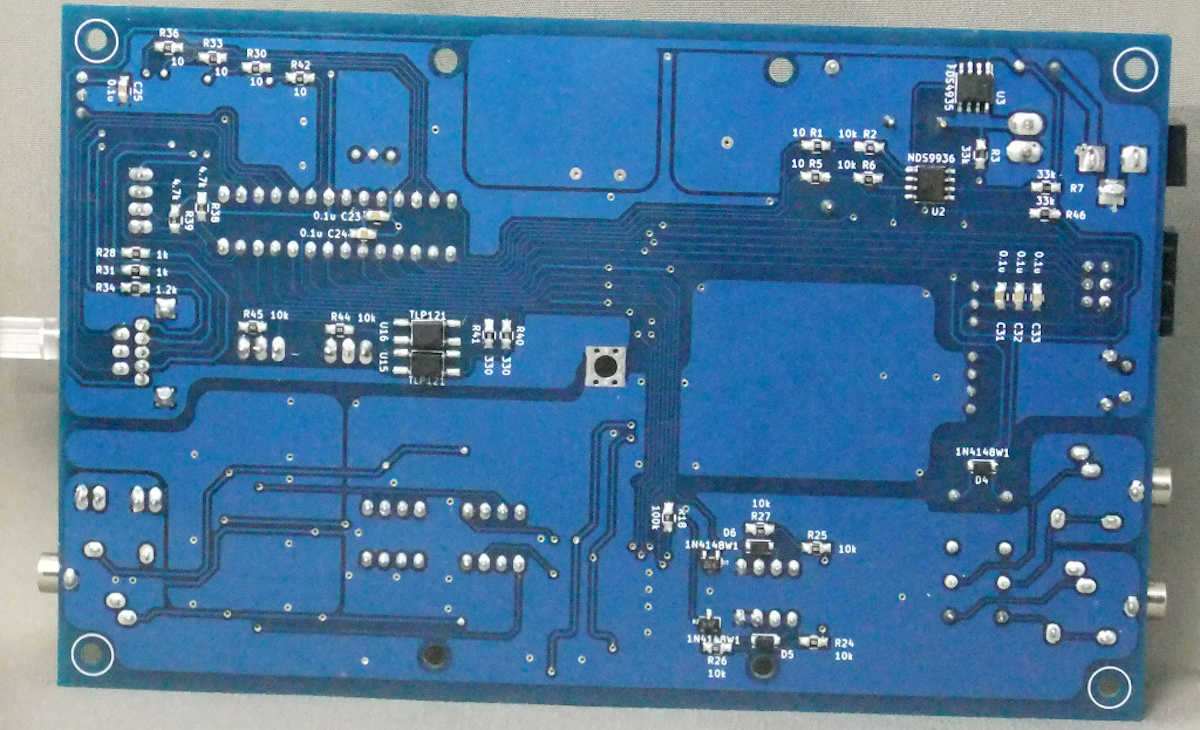

鉛フリー半田レベラーで発注したので鉛フリー半田でチップ部品から半田付け。
基板の放熱パターンに熱が逃げるのでLME49600の取り付けが難儀した。
まあまあうまくできたと思う

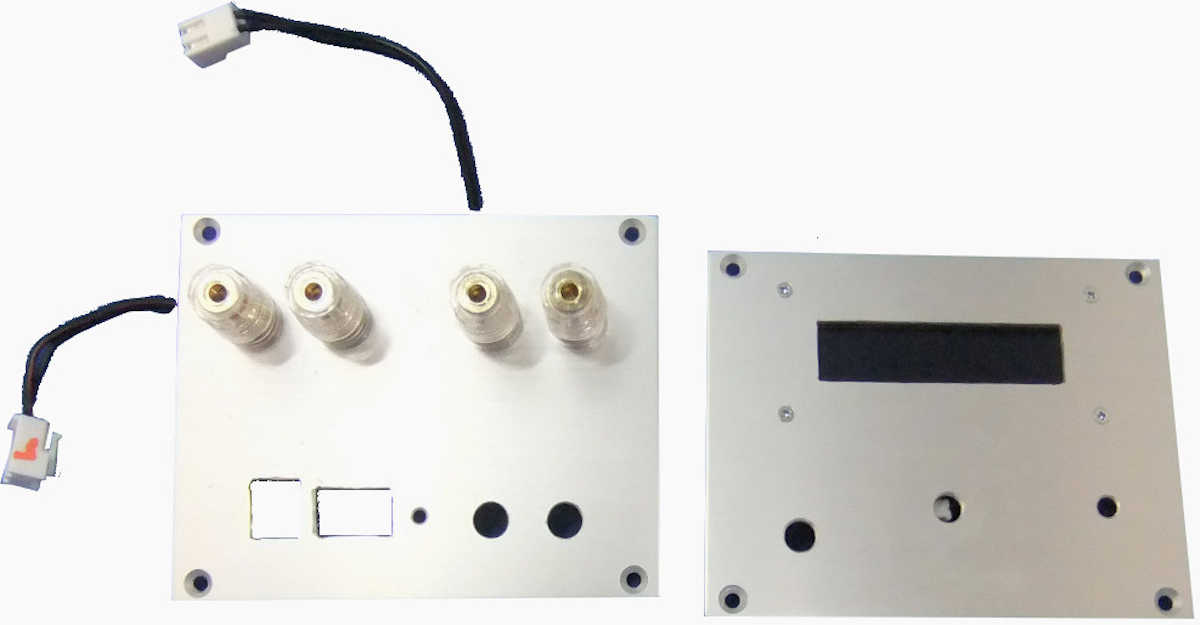

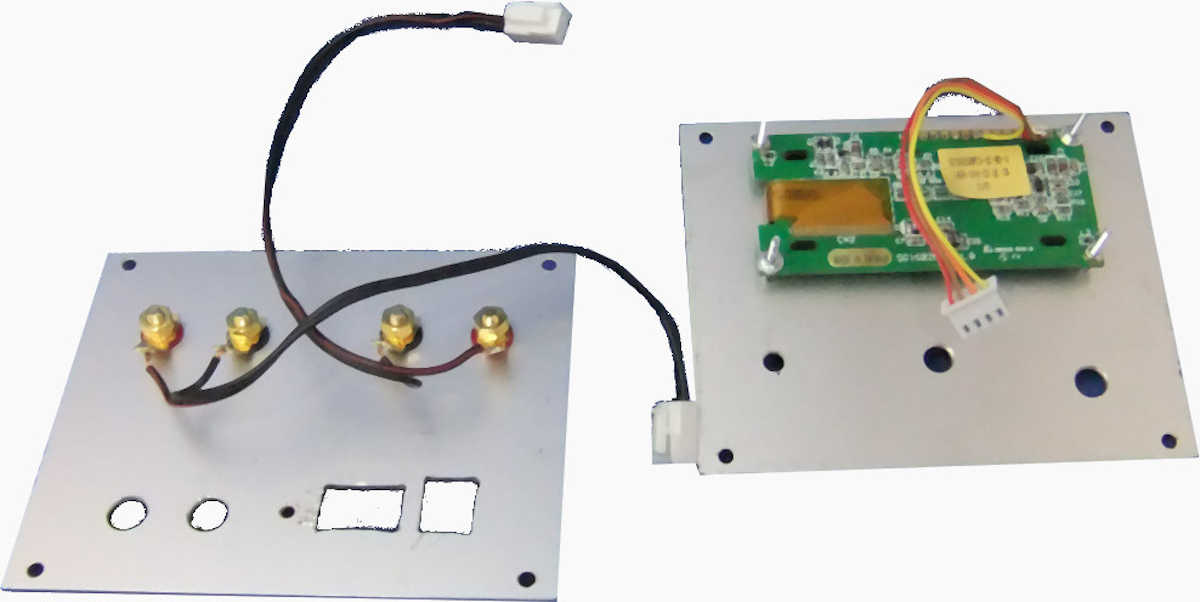

ケース加工

ケース加工は下手なので加工を頼もうと思っていたところ,発注した基板が失敗だったために予算がなくなったので、自分で加工することになった。
タカチAWA12-7-17がHEN110820Sより高かったのでタカチHEN110820Sのボディーを160mmに切断します。
jwcadで設計して加工したが裏面の加工に失敗した。見えないのでもういい

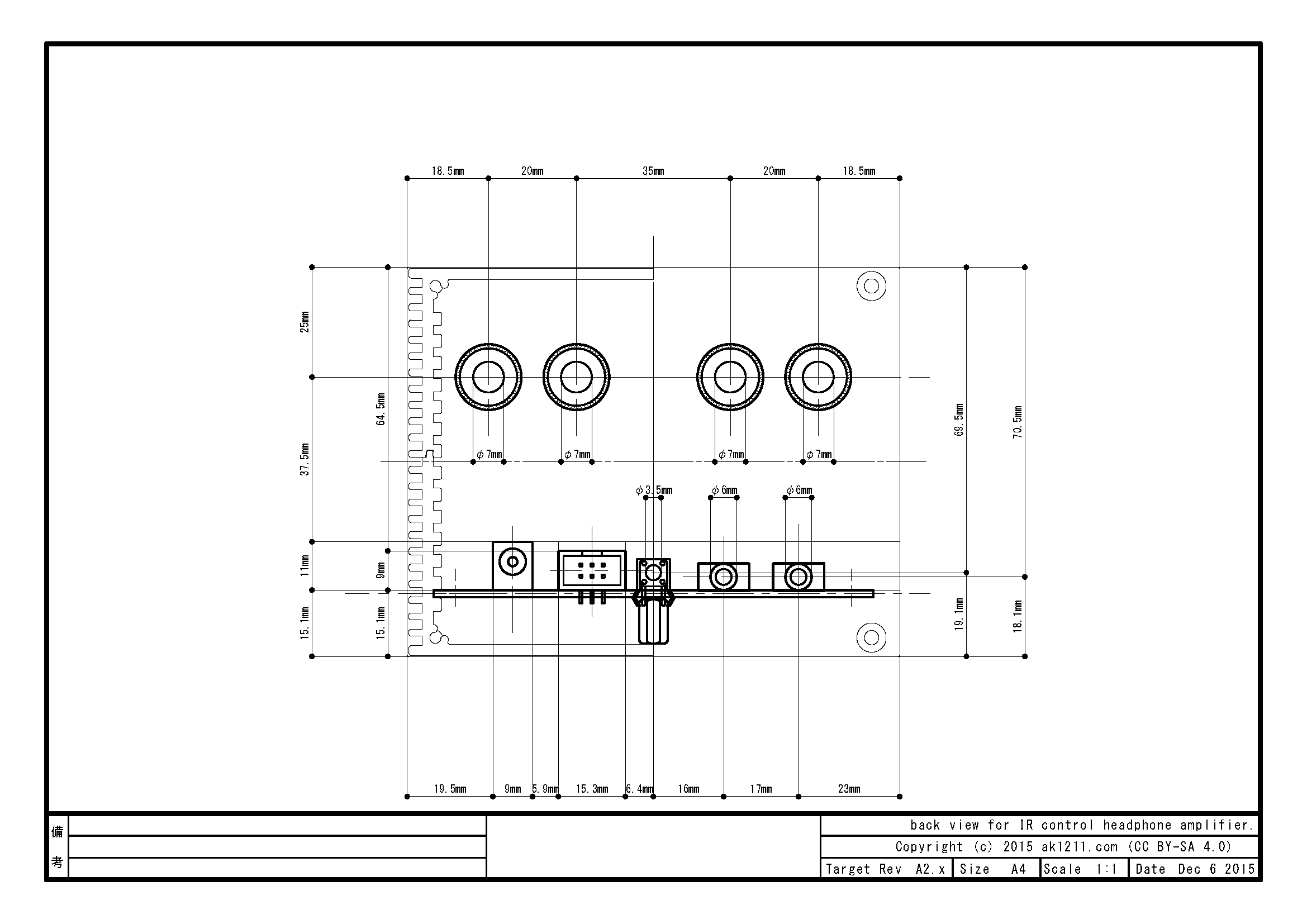

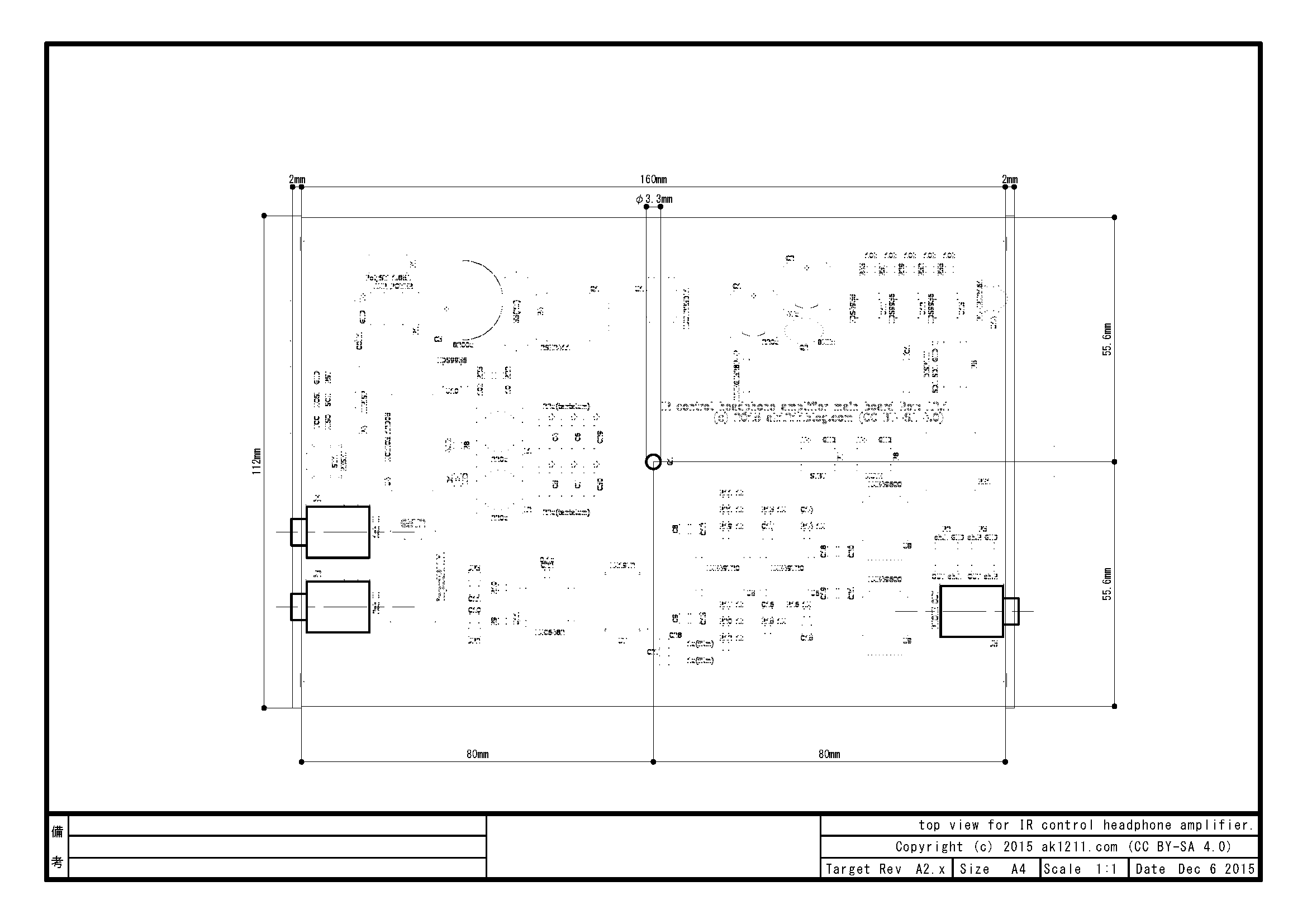

ケース加工図面

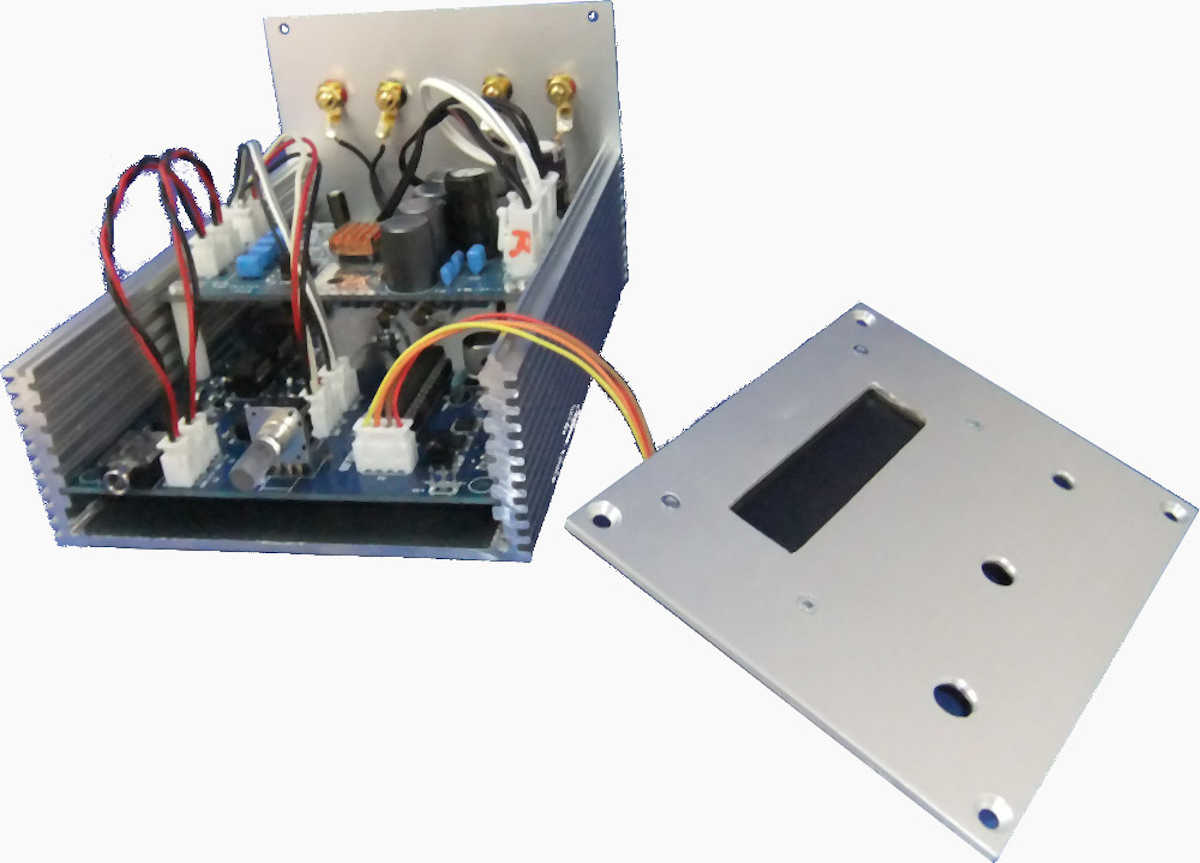

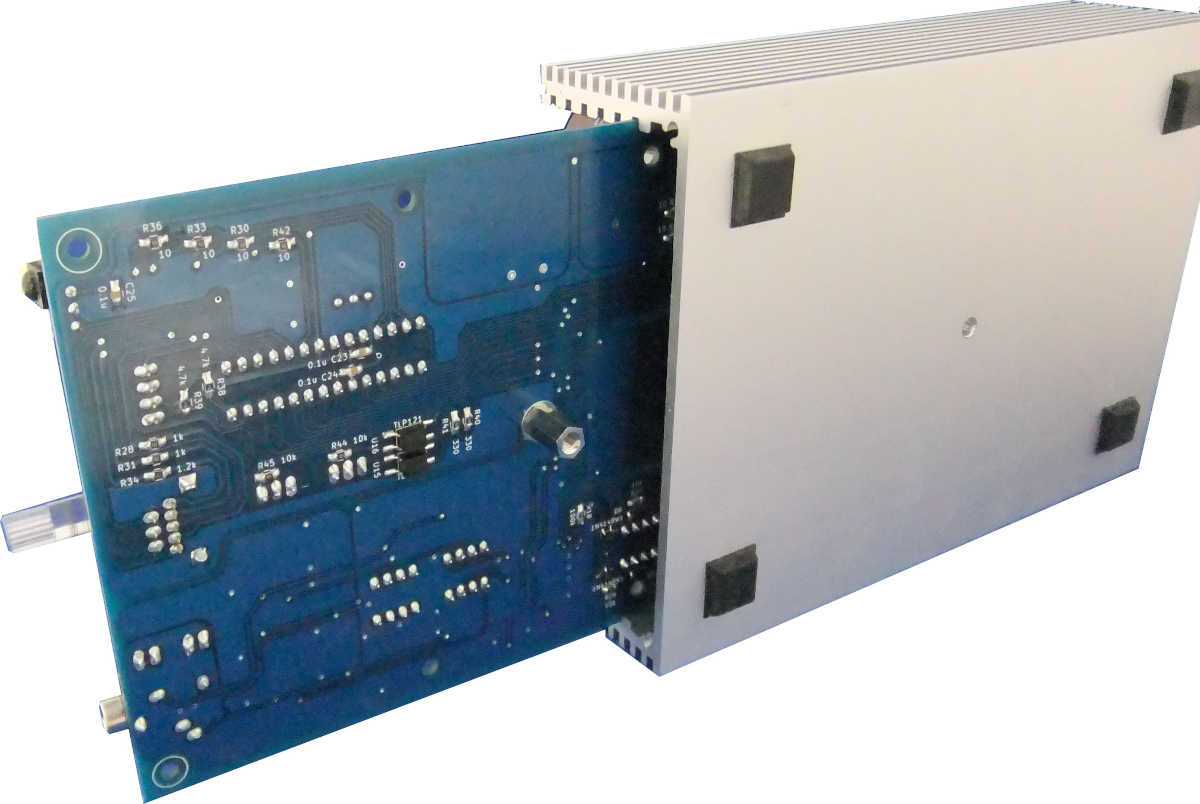

基板の固定はHENケースの溝に差し込んで，10mmスペーサーで下面ケースに固定しています。
このままではアンプが軽すぎてヘッドホンを差し込む時に動いてしまうので，
耐震用接着マットで机に貼り付けています。

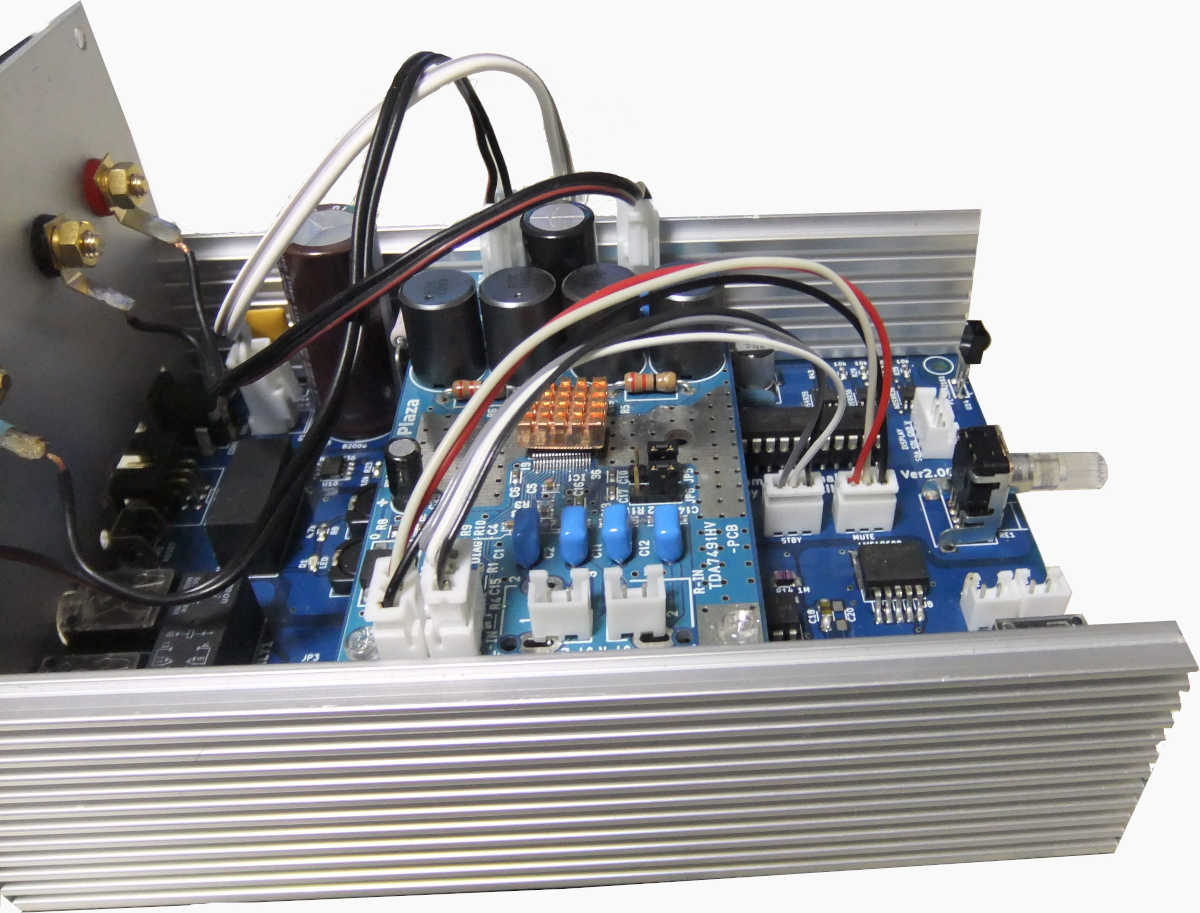

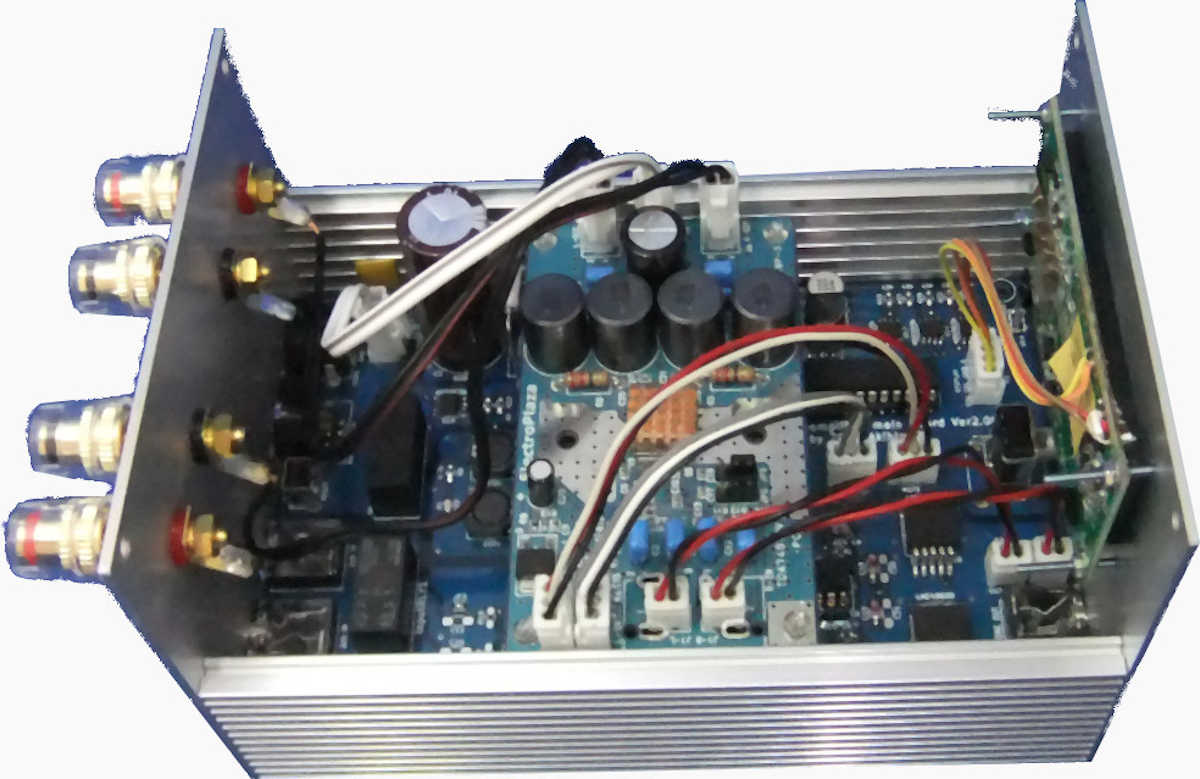

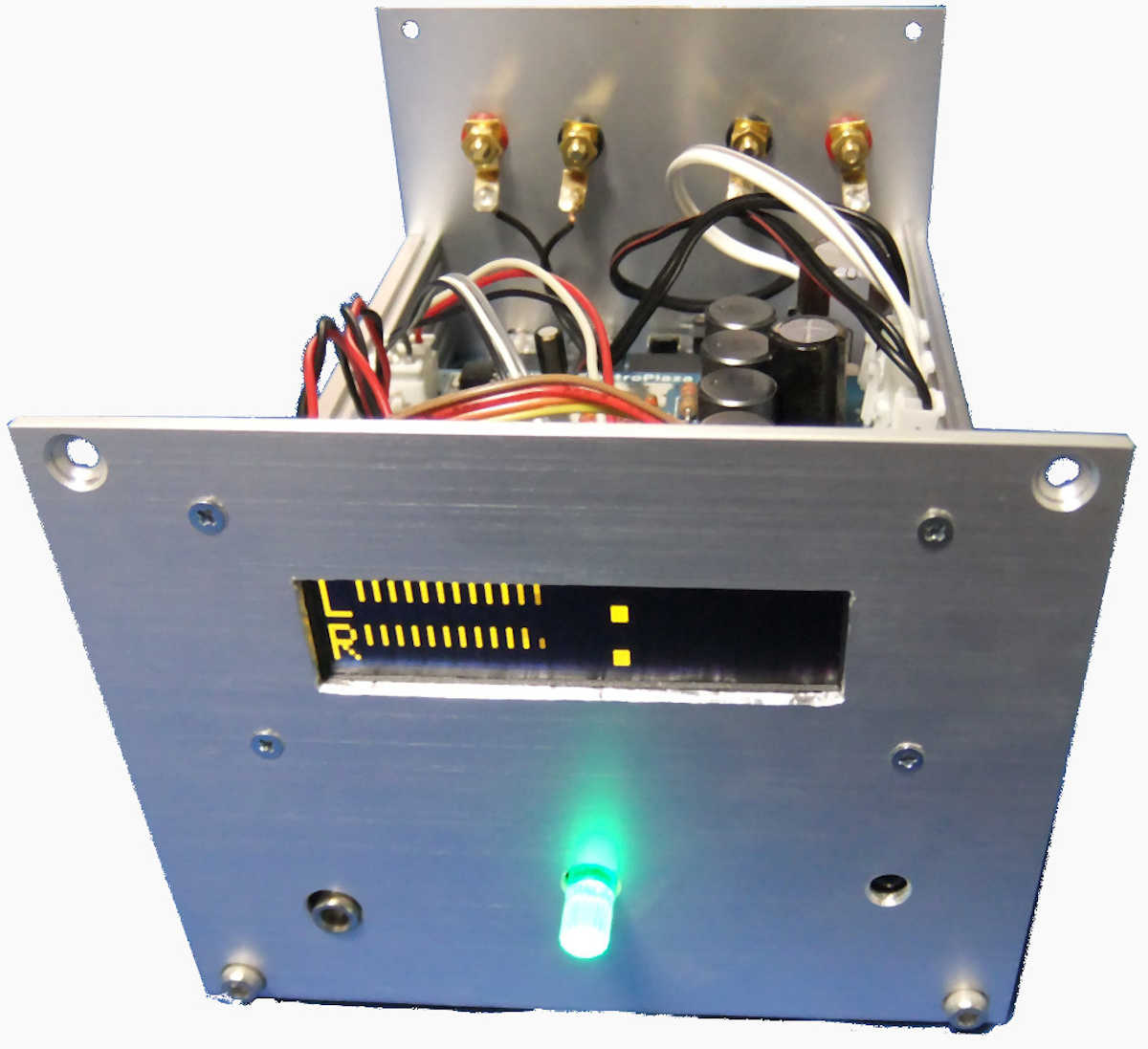

基板とケースを組み立ててハードウェアを完成させる
